Detalhes do produto:
|
| Palavra-chave:: | Máquina de teste de vibração | Força avaliado (pico) sob sinusoidal: | 32KN |
|---|---|---|---|
| Deslocamento do impacto: | 59 milímetros p-p | Diâmetro de bobina movente: | 445 milímetros |
| Frequência axial do isolamento de vibração: | 2,5 hertz | Potência Máxima de Saída: | 32 kVA |
| Tamanho vertical do verificador da vibração: | 4505×2500×840 milímetro (L*W*H, sem pacote) | Taxa de sopro: | 22 m3/min |
| Destacar: | Banco do teste de vibração,Máquina de teste de vibração |
||

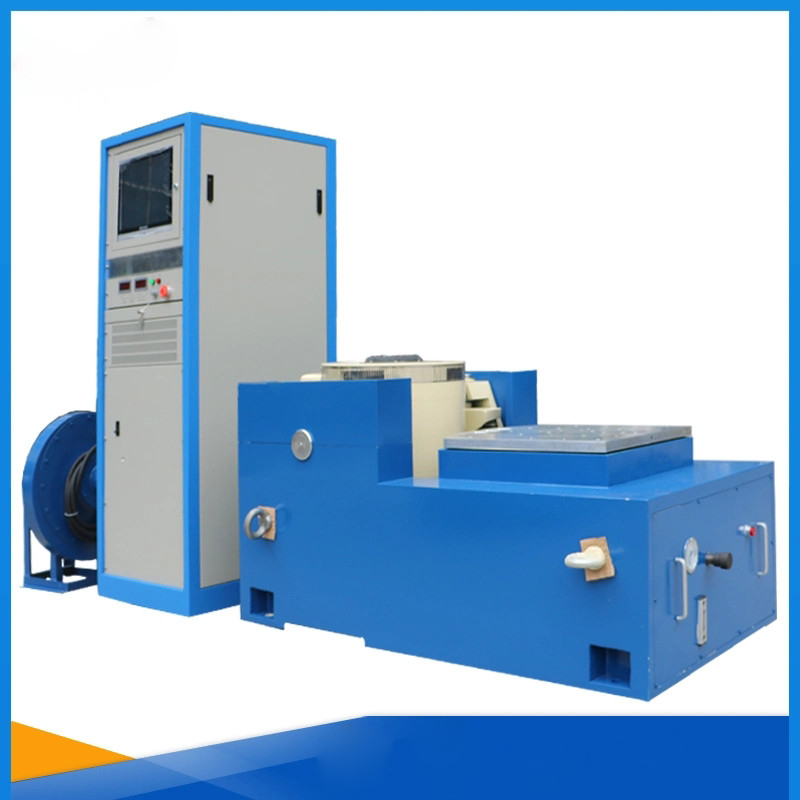

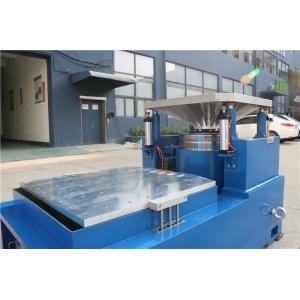

Do verificador aleatório da vibração do seno da bateria CE sísmico do verificador da simulação
Os testes aleatórios da vibração do seno fazem à máquina uma frequência de 3 linhas centrais com características:
1. Esqueleto dinâmico bem-desenvolvida do círculo, com uma frequência axial da ressonância da fase mais alta.
2. circuito Dois-magnético, ponto baixo do escapamento do fluxo magnético, estrutura e racional compactos.
3. Rolamentos de rolo de Rod do balancim retos e orientação composta importação-orientada da rigidez do corpo, capacidade de carga excêntrica.
4. Fundação dedicada ao uso da hormona, a instalação do isolamento do eixo da conveniência móvel.
5. A tecnologia avançada move-se em torno do sistema para assegurar-se de que o círculo dinâmico da confiança alta.
6. Projeto novo do canal e para aumentar o efeito refrigerando.
7. A rigidez estática, rigidez dinâmica do balão pequeno de carregamento, levantando a capacidade da tabela da vibração, melhora o desempenho de baixa frequência.
O pedido do produto para testes aleatórios da vibração do seno faz à máquina uma frequência de 3 linhas centrais
A câmara climática da vibração chinesa vertical da vibração para as peças plásticas de borracha é perfeita para os testes de vibração para os bens domésticos, produtos eletrônicos, peças do carro, e assim por diante.
o verificador de alta frequência da vibração pode encontrar os padrões de teste tais como mil., ASTM, IEC, ISO, BS, JIS.
Tem a bobina movente do diâmetro grande, equipada com o sentido de grande resistência que guia, de modo que possa usar todos os tipos da tabela adicional para fazer o tipo diferente das peças e dos produtos testar, e pode obter o bom transmissibility da vibração. Os verificadores podem facilmente cumprir as peças pequenas que testam a necessidade, incluindo o transporte simulando o teste, testes de vibração de integração, e o terremoto simulando testes.
| Artigo | Especificação |
| Sistema de gerador eletrodinâmico da vibração | |
| Força avaliado (pico) sob sinusoidal | 32KN |
| Pressão do impacto | 64KN |
| Escala de frequência | 200 hertz |
| Deslocamento contínuo | 59 milímetros p-p |
| Deslocamento do impacto | 59 milímetros p-p |
| Velocidade avaliado máxima (pico do pecado) | 2m/s |
| Aceleração máxima (pecado) | 0,53 ² de m/s |
| Diâmetro de bobina movente | 445 milímetros |
| Torque imparcial permissível da carga | 300 N•m |
| Massa equivalente das peças moventes | 301 g |
| Frequência axial do isolamento de vibração | 2,5 hertz |
| Carga máxima para a amostra | 500 quilogramas |
| Escapamento do fluxo magnético | <10 gauss=""> |
| Tamanho vertical do verificador da vibração | 4505×2500×840 milímetro (L*W*H, sem pacote) |
| Peso vertical do verificador da vibração | About5800 quilograma (sem pacote) |
| Amplificador de potência | |
| Potência de saída máximo | 32 kVA |
| S/N (relação de relação sinal-ruído) s-/N | DB ≥65 |
| Tensão da saída avaliado | 100 V |
| Eficiência de conversão | ≥90% |
| Proteção de sistema | Sobretensão da saída, saída sobre o fluxo, amplificador sobre a temperatura, tabela da vibração sobre o deslocamento, corrediça horizontal sobre deslocamento, falha de sistema de refrigeração, sob-tensão potência de saída, falha de unidade do amplificador, falha de energia da excitação, trifásica falha da fonte de alimentação, etc. |
| Tamanho do amplificador de potência | 1720*1200*850 milímetro (L*W*H, sem pacote) |
| Tabela de espalhamento vertical | |
| Tamanho da tabela | 1100 *1100mm |
| Material | Liga de alumínio |
| Frequência de funcionamento superior | 500Hz (seno) |
| Fã | |
| Poder do fã | 15 quilowatts |
| Taxa de sopro | 22 m3/min |
| Controlador da vibração | |
| Hardware do anfitrião | 2 canal de entrada análogo de voltage/IEPE/electric charge/TEDS (pode ser opcional), 24 bocados incorporado CAD e fonte atual constante de IEPE e amplificador da carga pelo canal, processador flutuante de 32 bits de DSP, 1 canal de saída da tensão análoga, 24 definições de DAC; áspero projeto do chassi com o botão de parada da emergência e o terminal do enterramento; |
| Software de controle | controle do *Random: Largura de banda 1-5000hz do teste, estratégia do controle do multi-canal do apoio, controle aleatório do limite do canal (entalhadura), etc. |
| * controle do seno: Largura de banda 1-5000hz do teste, incluindo a frequência constante, pisando, seno da varredura, controle do multi-canal do apoio estratégia, controle sinusoidal do limite do canal (entalhadura), medida da distorção de harmônico. |
|
| * impacto típico: exigências eletromagnéticas do apoio de acordo com standard internacionais. | |
| * busca da ressonância e para residir | |
| Sensor da aceleração | |
| O hardware do anfitrião | A sensibilidade 30pc/g, resposta de frequência 0.5-7000hz, milhagem 500g, peso 10g, tomada do lado-fim, 6 medidor-longos dedicou de baixo nível de ruído cabo; variação da temperatura -40°~160° |
| Computador | |
| Modelo | LENOVO M4500 |
| Configurar | Polegadas I3-4170-3.7GHz/DDR3-4GB/500GB/17 |
