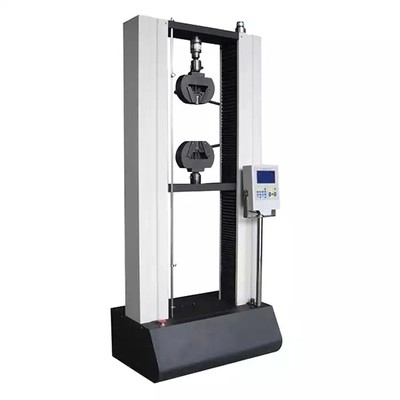

Sistema elástico Desktop do servocontrol da elevada precisão da máquina de teste de matéria têxtil

Sistema elástico Desktop do servocontrol da elevada precisão da máquina de teste de matéria têxtil

Princípio de medição:

1, medida elástica do valor da força da máquina de teste é através do sensor da força, do amplificador e do sistema da eliminação dos dados para terminar a medida. Sabe-se dos mecânicos dos dados que sob os locais da deformação pequena, o ε da tensão em algum ponto de um elemento elástico é proporcional à força no elemento elástico, e também proporcional ao componente elástico. Tomando o sensor do S-tipo máquina de testes como um exemplo, quando o sensor é sujeitado ao efeito da tensão P, o calibre de tensão é colado na superfície do elemento elástico, e desde que a tensão do elemento elástico é em proporção direta com o tamanho da força externo P, no calibre de tensão é conectado ao circuito de medição para medir a tensão da saída e então o tamanho da força.

2, a medida da deformação através da instalação a medir, da medida da deformação é usado para medir a deformação da amostra em processo da experiência. A instalação tem dois aros, que são conectados a um codificador fotoelétrico montado na parte superior da instalação de medição com uma série de biografias. Quando o intervalo entre os dois interruptores dos aros, o eixo do codificador fotoelétrico é conduzido para torcer, e o codificador fotoelétrico terá uma saída do sinal de pulso. O sinal é processado então pelo processador e a deformação da amostra pode ser obtida.

3. A medida do deslocamento do feixe é aproximadamente a mesma que a medida da deformação, que é obter o deslocamento do feixe medindo o número do pulso da saída do codificador fotoelétrico

As características principais:

O codificador fotoelétrico importado é usado para a medida do deslocamento. O controlador adota a estrutura monolítica encaixada do microcomputador e o software poderoso incorporado da medida e de controle, que integra funções da medida, do controle, do cálculo e do armazenamento. Com a função do cálculo automático de esforço, alongamento (necessidade de adicionar o extensômetro), resistência à tração, módulo elástico, resultados automáticos das estatísticas; Gravação automática do ponto máximo, do limite de ruptura, do valor especificado da força do ponto ou do alongamento; O processo do teste e a exposição dinâmica da curva do teste são realizados pelo computador, e os dados são processados. Após o teste, a curva pode ser amplificada pelo gráfico que processa o módulo para a re-análise dos dados e que edita, e o formulário de relatório pode ser imprimido. O desempenho de produto alcança o nível avançado internacional

Equipamento de teste elástico:

Indústria e características funcionais:

1, máquina de teste elástica do metal: a resistência à tração do material do metal, alongamento pequeno, precisa de configurar o extensiometer da pontuação do metal.

2, máquina de teste elástica de borracha: o alongamento da borracha ou do elastómetro é relativamente grande, precisa de ser unido com um grande dispositivo do alongamento da pontuação, ao mesmo tempo o projeto do dispositivo elétrico para considerar as características da borracha, não pode deslizar. Pode ser adicionado com dispositivo elétrico do anel-O, dispositivo elétrico da indústria do pneu, etc.

3, máquina de teste elástica plástica: a resistência à tração plástica é mais grande do que a borracha, alongamento é grande ou pequena, e para testar frequentemente o teste de dobra de três pontos.

4, máquina de teste elástica de matéria têxtil: a indústria têxtil precisa de testar a tela que descasca, perfurando, rasgando, teste elástico do único fio, dispositivo elétrico e o software é especial.

5, máquina de teste elástica de papel: o papel precisa de testar a resistência à tração, a força compressiva do anel, a pressão vertical, a pressão lisa, a pressão de lado, a força de casca, etc., mais dispositivos elétricos.

6, máquina de teste elástica de couro: as necessidades de couro de testar a resistência à tração, a força de rasgo, etc., o artigo do teste são relativamente simples.
Quatro, de acordo com os materiais do teste: dispositivo elétrico material do metal e dispositivo elétrico material do metaloide; de acordo com a temperatura do teste: dispositivo elétrico normal da temperatura, dispositivo elétrico de alta temperatura, dispositivo elétrico da baixa temperatura, dispositivo elétrico da temperatura do alto e baixo; de acordo com o uso: esticando o dispositivo elétrico, o dispositivo elétrico da compressão, dispositivo elétrico de dobra, dispositivo elétrico de corte, dispositivo elétrico de descascamento, dispositivo elétrico de rasgo, dispositivo elétrico da selagem, dobrando-se e dispositivo elétrico de dobra; de acordo com o grau de automatização: dispositivo elétrico manual, dispositivo elétrico pneumático, dispositivo elétrico elétrico, dispositivo elétrico hidráulico.

Serviços de apoio ao cliente:

A instalação de Ø

Treinamento de Ø (empregados de formação do cliente)

Calibração de Ø

Manutenção preventiva de Ø

Peças de substituição de Ø

Auxílio de Ø através do telefone ou do Internet

Diagnóstico de Ø e reparo no local/diagnóstico e reparo em linha

Nós produziremos as máquinas de acordo com exigências confirmadas do PO. Photoes de oferecimento para mostrar o processo de produção.

Após a produção do revestimento, photoes da oferta ao cliente a confirmar outra vez com a máquina. Faça então própria calibração da fábrica ou calibração do terceiro (como exigências de cliente). Verifique e teste todos os detalhes e arranje então a embalagem.

Entregue os produtos no tempo de envio confirmado e informe o cliente.
