Detalhes do produto:
|
| Tensão de impulso: | C.A. 1kv/1.2-50us (pico) Lmin | Corrente avaliado do teste: | ≥10000A |
|---|---|---|---|
| Escala da aquisição da tensão: | 0-1000v | Definição da tensão: | 0.01V |
| Duração atual máxima do funcionamento: | ≥10ms5.5. | Precisão da aquisição da temperatura: | ≤±1.5ºC |
| Marca: | GSKA | Certificação: | CE SGS ROHS UL CE |
| Realçar: | Câmara ambiental da umidade,Câmara do teste da umidade |
||

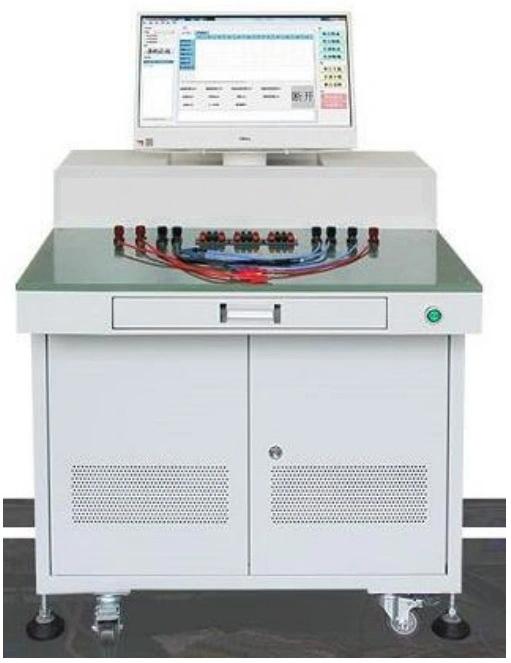

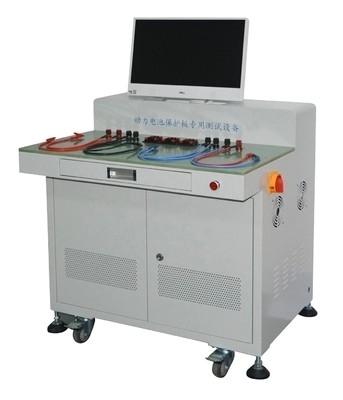

A tensão de impulso da C.A. 1KV procura um caminho mais curto o verificador para a bateria de lítio
Uso do produto:
O bloco da bateria procura um caminho mais curto o equipamento é usado principalmente para o teste da verificação da segurança de células de bateria do poder, de monômeros, de módulos, de blocos da bateria do Bloco-nível e de partes estruturais de projetos de energia novos. Simule procuram um caminho mais curto a situação das células de bateria, das pilhas, dos módulos, e dos blocos da bateria do Bloco-nível durante o uso, o transporte e o armazenamento avaliar o desempenho da segurança das baterias. Apresente o uso real de blocos ou de sistemas da bateria no laboratório, encontre e resolva problemas, aperfeiçoe o projeto de produto, e melhore a qualidade de produto
Manual do produto:
1. A aplicação do bloco da bateria procura um caminho mais curto o equipamento: É usada principalmente para o teste da verificação da segurança de células de bateria do poder, de monômeros, de módulos, de BLOCO e de outras peças do bloco da bateria e as estruturais de projetos de energia novos. Simule procuram um caminho mais curto a situação das células de bateria, dos monômeros, dos módulos e da bateria do BLOCO blocos durante o uso, o transporte e o armazenamento avaliar o desempenho da segurança da bateria. Apresente o uso real de blocos ou de sistemas da bateria no laboratório, encontre e resolva problemas, aperfeiçoe o projeto de produto, e melhore a qualidade de produto.
2. O bloco da bateria procura um caminho mais curto o equipamento é composto do procura um caminho mais curto a caixa de controle, um arco do vácuo que extingue o dispositivo, procura um caminho mais curto a fiação terminal, um sistema por aquisição de dados e um computador para a análise de dados.
A vista geral do bloco da bateria procura um caminho mais curto o projeto do equipamento:
Procurar um caminho mais curto o equipamento é projetado baseado nas exigências da vária bateria procuram um caminho mais curto padrões do teste, isto é, encontra o Qc de CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642/T 743 e “a economia de energia do plano 863i” e o veículo Major Projects de New Energy - 2008 especificações de teste do desempenho da bateria do poder do Lítio-íon de EV e outros padrões; procurar um caminho mais curto dispositivos deve encontrar a escala da resistência interna de acordo com o 5m2&10m2&40m&80m&100m2 <5m or="">padrão<10m or=""><20m or=""><50m or=""> para obter o máximo procuram um caminho mais curto a corrente do teste; o projeto de circuito do procura um caminho mais curto o dispositivo pode igualmente suportar o impacto de uma grande corrente de 16000A, assim que nós escolhemos a sução mecânica da categoria industrial
cumpra o padrão:
1. Do “blocos e sistemas da bateria do poder Lítio-íon CB31467.3 para no. 3 dos veículos elétricos: Exigências de segurança e métodos do teste”
2.CB/T 31485-2015 de “exigências segurança e métodos do teste para baterias do poder para veículos elétricos”
QC/T 743-2006 do “baterias Lítio-íon para veículos elétricos”
CB/T 18332-2015 do “baterias do ar zinco para veículos elétricos”
5. Ji 2580-2013 do “standard de segurança da bateria veículo elétrico”
6. SAND99-0497 “padrão automotivo americano do teste da bateria do poder”
7. Segurança elétrica e híbrida do SAE J2464 “do veículo elétrico do carregamento e do armazenamento de energia e teste do abuso”
8. Standard de segurança do SAE J2929-2013 “para sistemas de bateria da propulsão do veículo elétrico e híbrido. “bateria recarregável Lítio-baseada” e
outros padrões do teste
| parâmetro técnico | |
| Tensão de impulso | Lmin da C.A. 1kv/1.2-50us (pico) |
| Características da ação | Estado frio tração-na tensão 66%Us |
| Cubeta fria 30%Us da tensão da liberação, *5%Us | |
| Tempo da ação | Tração-no tempo/tempo da liberação: 20ms |
| Duração atual máxima do funcionamento | ≥10ms5.5. |
| Escala da aquisição da tensão | 0-1000v |
| Definição da tensão | 0.01v |
| Precisão da medida da tensão | ±0.5% (completo) |
| Canal do grupo da tensão | O canal do padrão 1, isolado entre os canais, pode apoiar a expansão |
| Corrente avaliado do teste | ≥10000A |
| Corrente de funcionamento máxima | ≥15000A |
| Corrente máxima do pulso | ≥16000A |
| Escala atual da aquisição | 0-15000A |
| Precisão atual da medida | 1000A-15000A, a precisão é ±0.5% |
| Definição atual | 0.1A |
| Canal atual da aquisição | O canal do padrão 1, isolado entre os canais, pode apoiar a expansão |
| Escala da aquisição da temperatura | -200-1350ºC |
| Precisão da aquisição da temperatura | ≤±1.5ºC |
| canal da aquisição da temperatura | Os 12 canais padrão, isolados entre os canais, podem apoiar a expansão |
| Frequência do levantamento de dados | o mslhr de 7.19.1.10, 19 tipos pode ser ajustado (se o canal de teste é mais do que 15 canais ao mesmo tempo, a frequência da aquisição podem ser ajustados como 20ms-1hr) |
| 7.19.2. Devido à alta frequência do levantamento de dados, os dados leram e gravado pelo dispositivo no tempo real pode ser consistente com os dados reais |
|
| Precisão de gravação do tempo de execução | ≤±0.1% (completo) |
| Dados de teste | A tensão/dados atuais/temperatura é indicada e gravada no controle o software no tempo real, e a tensão/curva atual/temperatura/tempo são tirado automaticamente |
| maneira de controlar | Usando o controle + o controlo a distância + o computador remotos do tela táctil (para dados monitoração da análise e do vídeo) |
| procurar um caminho mais curto | Mecânico tração-em (contator pneumático tração-em, desconexão forçada síncrono dispositivo quando desligado) + arco do vácuo que extingue o dispositivo |
| Procurar um caminho mais curto a condição da interrupção | Short-circuit pode ser parado ajustando parâmetros da tensão e do tempo |
| Resistência do circuito do dispositivo | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
avaliou correntes do teste para satisfazer 10000A, 10000A, 5000A, 5000A, 3000A, respectivamente. Inclui os componentes elétricos dentro e fora do dispositivo + o interno resistência do cabo + a resistência interna do dispositivo elétrico. |
| Procurar um caminho mais curto a fiação terminal | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
o comprimento da linha errada não é menos de 6 medidores, e há 5 pares no total. A área de seção transversal do fio de cobre macio na extremidade da saída do dispositivo não é ² menos de 2000mm |
| Procurar um caminho mais curto o modo do interruptor da resistência interna | O interruptor manual, um fim do procura um caminho mais curto o fio terminal é um nariz direto, qual pode ser fixado pelos parafusos com os furos do parafuso do contator, e pelo outro a extremidade é uma braçadeira da bateria com terminais de cobre, que podem diretamente ser apertados sobre os polos positivos e negativos da bateria para substitui-lo podem ser substituídos perto simplesmente removendo os parafusos de fixação |
| Procurar um caminho mais curto o tempo de resposta do teste (procurar um caminho mais curto o começo a perto do fechado inteiramente) |
≤10ms |
| Vida mecânica | 300.000 vezes |
| Vida elétrica | 50.000 vezes |
| Distância de controle remoto | Nenhuma barreira contínua 10m |
| procurar um caminho mais curto o tempo | 0-9999H59M59S pode ser ajustado |
