Detalhes do produto:
|
| Frequência máxima: | 20Hz/50Hz/50-100Hz. | Amplitude máxima do atuador: | ±75mm, indicando accuracy±0.5%FS. |
|---|---|---|---|
| Istance entre colunas: | 600mm | Avivar: | 650~1200mm |
| Tipo: | GSKA | Max Dynamic Test Force: | ±30kN; flutuação dinâmica: ≤±1%FS. |
| Power: | Electronic | Velocidade: | 0.01mm/min~500mm/min |
| Realçar: | Verificador elástico universal,Máquina de teste universal |
||

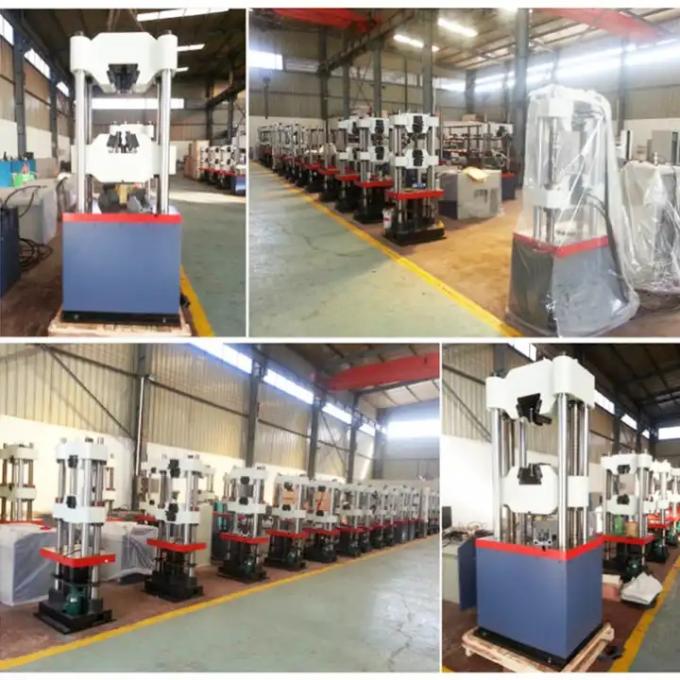

Máquina de teste hidráulico servo universal dinâmica estática da máquina de teste/MTS
Descrição de programa:
A dinâmica 30KN servo eletro-hidráulica e a máquina de teste universal estática são compostas da máquina principal (atuador 200KN linear servo), do mandril da pressão hidráulica, do módulo do motorista da pressão hidráulica, do um grupo de estação de bomba servo da tensão constante (o fluxo é 90L/min e a pressão de sistema é 21MPa), do controlador servo do monocanal totalmente digital, da impressora do computador, de software relacionado do teste e de outros acessórios necessários.
1. Máquina principal:
A máquina principal tem a estrutura dobro do quadro da coluna, com o atuador servo do forro 30KN embaixo dentro do quadro principal da máquina. O mandril forçado da pressão hidráulica é montado respectivamente no feixe e na parte superior do pistão do atuador. O ajuste do feixe adota o levantamento hidráulico, o aperto hidráulico e a estrutura fraca elástica, a garantia de que o feixe é estável e seguro no teste, e a certificação de que o feixe é travado e imóvel no estado de nenhum teste. A superfície exterior da coluna adota o processo duro de galvanização do cromo, melhorando eficazmente a capacidade da resistência de desgaste da coluna assim como a capacidade anticorrosiva, igualmente faz a aparência da máquina principal melhor.
A máquina principal possui características da estrutura compacta, feixe de levantamento liso, cremalheira rígida, aperto seguro do espécime, bom centrando a capacidade e a montagem e o aperto fáceis; e equipado com os vários apertos e dispositivos do teste do ambiente, suas funções de teste podem ser prolongadas.
2. Atuador:
O atuador servo do forro é o componente da máquina de testes, a força do núcleo do teste de saídas da máquina através do atuador. Auto-é projetado e fabricado com nossa própria tecnologia, montada debaixo do máquina-máquina, composto do corpo do atuador, do módulo de controle da pressão hidráulica e do sensor.
3. Mandril forçado da pressão hidráulica:
O mandril forçado da pressão hidráulica é composto do mandril e do módulo da pressão hidráulica. A função do mandril da pressão hidráulica está apertando o espécime, e é composta do corpo do dispositivo elétrico, apertando o pistão, a maxila e acessórios relacionados. Apertar o cilindro do óleo é encaixado no corpo do dispositivo elétrico, adotando o método de aperto bidirecional, apesar da mudança da largura do espécime, ele pode sempre garantir a concentricidade do espécime. Apertando fósforos do corpo do pistão e do dispositivo elétrico, o afastamento apto é menos, fazendo a vida útil do corpo do dispositivo elétrico mais por muito tempo.
| Capacidade máxima | 5kg, 10kg, 25kg, 50kg, 100kg, 250kg, 500kg, 1000kg, 2000kg, 5000kg (é opcional.) pode ajustar-se |
| Método da indução: | Pilha de carga da precisão (sensor) |
| Capacidade de carga máxima: | 5000kg |
| Definição/precisão da força: | ± 0,5% |
| Classe da precisão: | 0,5 |
| Definição: | 1/1,000,000 |
| Largura do teste: | 400mm (as especificações especiais das especificações padrão podem ser personalizadas) |
| Curso do teste: | Max.700 milímetro (incluiu o dispositivo elétrico) |
| Definição do curso: | 0.01mm |
| Escala de velocidade: | 0.001-20inches/min |
| Dimensão da máquina da referência: | 800×530×1600mm (apoio de L*W*H) personalizado |
| Poder: | 1 fase 220V 50/60Hz |
| Embalagem | Caixa padrão da madeira compensada da exportação |
| Sistema da força | o servo conduz + movimentação do servo motor + do parafuso da bola da precisão |
| Sistema de controlo | Transmissão mecânica + TM2101 + de comando e de sistema de controlo do pulso controle |
| Medida e sistema de controlo | TM2101 e sistema de controlo; o controlador mestre usa o processador de 32 bits o mais avançado do BRAÇO no século XXI, a velocidade de processamento dos padrões comuns do computador da Pentium-classe, comparado ao desempenho total do sistema de controlo tradicional de SCM de 8 yuan extremamente operação mais altamente melhorada, mais rápida, precisão de controle |
Obtenha dados |
Os componentes-chave são a maioria estábulo e de ultra-precisão de América usada 24 ANÚNCIOS do yuan, a taxa de amostra de até 2000 vezes/segundo, pode capturar o poder do processo instantâneo da mudança, o arquivo inteiro, apesar do definição de até 1.000.000 que posicionam |
| Controle de deslocamento: | Contagem do codificador do deslocamento com tecnologia de quatro frequências De modo que o deslocamento de quatro vezes a lata até 0.0005mm da definição |
| Dispositivos de segurança: | 1. sobrecarga, dispositivo da parada de emergência 2. os dispositivos superiores e mais baixos do limite do curso
3. o teste é dispositivo de parada programada automática terminado
|
|
|
ASTM D903, ASTM E8 CNS11888, JIS K6854, PSTC7 ASTM D903, GB/T16491CNS-11888, JIS K6854, PSTC-7, ASTM E4, ASTM D828, ASTM D882, ASTM, D1938, ASTM D 412, ISO 8339ASTM D3330, ASTM F88, ASTM F904, ISO 37, JIS P8113, QUARTERBACK/T 2358, QUARTERBACK/T 1130, ISO 527, ISO 178 e outro padrões. |
Serviços de apoio ao cliente:
A instalação de Ø
Treinamento de Ø (empregados de formação do cliente)
Calibração de Ø
Manutenção preventiva de Ø
Peças de substituição de Ø
Auxílio de Ø através do telefone ou do Internet
Diagnóstico de Ø e reparo no local/diagnóstico e repai em linha
