Detalhes do produto:
|
| Tensão: | 24V, 48V, 72V | Especificação: | UL, CE, ISO9001, CCC, RoHS |
|---|---|---|---|
| Diâmetro da Caixa de Engrenagens: | 42mm | Torque: | 2,4-120Kgf.cm |
| Velocidade (RPM): | 1,6-1620 RPM | Corrente Contínua (A): | 0,01-1A |
| Realçar: | Motor de engrenagem sem escova de 110 V,motor de engrenagem sem escova Nema 23,motor de engrenagem sem escova de 240 V |
||

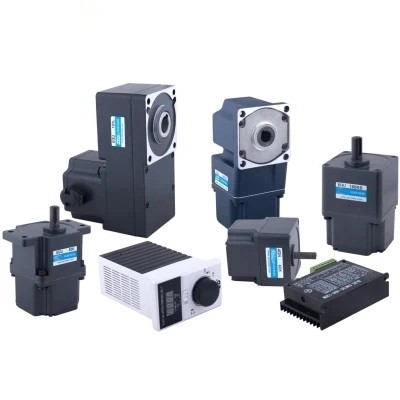

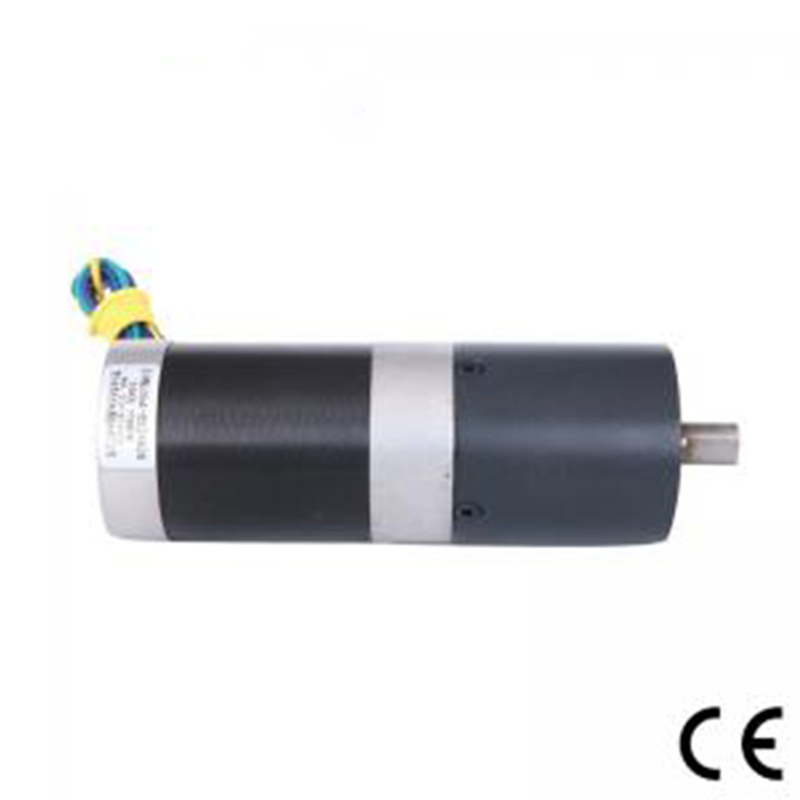

Motor de engrenagem sem escova Nema 23 de baixo ruído 24 V 48 V 110 V 240 V personalizável
Nossa equipe de engenheiros tem décadas de experiência em projetar e fabricar engrenagens de passo, sem escova e sem-fim.Isso garante o projeto ideal do motor de engrenagem para muitas aplicações de motor de engrenagem.
um motor sem escova de caixa de engrenagens é considerado um motor de alto desempenho capaz de fornecer grandes quantidades de torque em uma vasta faixa de velocidade (500 a 15.000 RPM).Por solicitação do cliente, esses motores podem ser enrolados para corresponder a um requisito específico de tensão, corrente e velocidade.Outras opções incluem cabeamento, conectores e várias configurações de eixo. Isso cria um motorredutor compacto que é uma ótima escolha para aplicações em que alto torque e espaço são importantes.
Especificação elétrica:
| Modelo | ||
| Peça do motor | 57BL05A-052AG26 | |
| Resistência | OHMS | 0,35 |
| Voltagem nominal | VDC | 24 |
| Velocidade sem carga | rpm | 4500±10% |
| Corrente sem carga | Apms | 1 |
| Velocidade nominal | rpm | 3000± 200 |
| Torque nominal | Nm | 0,33 |
| Constante de Torque | Nm/A | 0,062 |
| Constante EMF traseira | V/kRPM | 6.5 |
| ESPECIFICAÇÕES DO MOTOR COM ENGRENAGEM PLANETÁRIA | ||
| Torque nominal | Nm | 6.1 |
| Velocidade nominal | rpm | 115± 10% |
| Razão | 26:1 | |
Diagrama de Fiação:
| FUNÇÃO | COR | |
| +5V | VERMELHO |
UL1007 26AWG |
| SALÃO A | AMARELO | |
| SALÃO B | VERDE | |
| SALÃO C | AZUL | |
| GND | PRETO | |
| FASE A | AMARELO |
UL1015 20AWG |
| FASE B | VERDE | |
| FASE C | AZUL |
Dimensão Mecânica
Caixa de engrenagens planetária 56mm
| material de habitação | Rolamento na saída | Carga radial (10 mm do flange) N | Carga axial do eixo (N) | Força máxima de ajuste por pressão do eixo (N) | Folga radial do eixo (mm) | Jogo de impulso do eixo (mm) | Folga sem carga (°) |
| Metalurgia do pó | Rolamentos de esferas | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
| Número de trens de caixa de engrenagens | 1 | 2 |
| Taxa de redução |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| Comprimento (mm) |
41.3 |
59,6 |
| Peso(g) |
491,0 |
700,0 |
Dimensão Mecânica
Frequentemente faça perguntas:
Q: Quais são os seus principais produtos?
R: Atualmente, produzimos motores CC com escova, motores de engrenagem CC com escova, motores de engrenagem CC planetários, motores CC sem escova, motores de passo, motores CA e caixas de engrenagens planetárias de alta precisão.Você pode ver as especificações dos motores acima em nosso site e pode nos enviar um e-mail para recomendar os motores necessários de acordo com suas especificações.
Q: Como escolher o motor certo?
R: Se você tiver fotos ou desenhos do motor para nos mostrar, ou se tiver especificações detalhadas, como tensão, velocidade, torque, tamanho do motor, modo de funcionamento do motor, vida útil necessária e nível de ruído, sinta-se à vontade para nos informar. que podemos recomendar um motor adequado de acordo com suas necessidades.
P: Você tem um serviço personalizado para seus motores padrão?
R: Sim, podemos personalizar de acordo com seus requisitos de tensão, velocidade, torque e tamanho/formato do eixo.Se você precisar soldar fios/cabos adicionais aos terminais ou precisar adicionar conectores, capacitores ou EMCs, também podemos fabricar.
P: Você tem um serviço de design de motor separado?
R: Sim, gostaríamos de projetar o motor separadamente para o cliente, mas pode haver alguns custos de desenvolvimento de moldes e custos de projeto.
P: qual é o seu prazo de entrega?
R: De um modo geral, leva de 15 a 30 dias para nossos produtos padrão regulares e mais tempo para nossos produtos personalizados.Mas somos muito flexíveis quanto ao prazo de entrega, que dependerá do pedido específico.
