Detalhes do produto:
|
| Hall Effect Angle: | ângulo elétrico de 120 graus | Número do modelo: | Motor CC sem escova de 42 mm |
|---|---|---|---|
| Poder: | 77.5w | Torque: | 2,4-120Kgf.cm |
| Velocidade (RPM): | 1,6-1620 RPM | Corrente Contínua (A): | 0,01-1A |
| Realçar: | Motor de engrenagem sem escova de 42 mm,motor de engrenagem sem escova de 4000 rpm,motor de engrenagem sem escova BLDC |
||

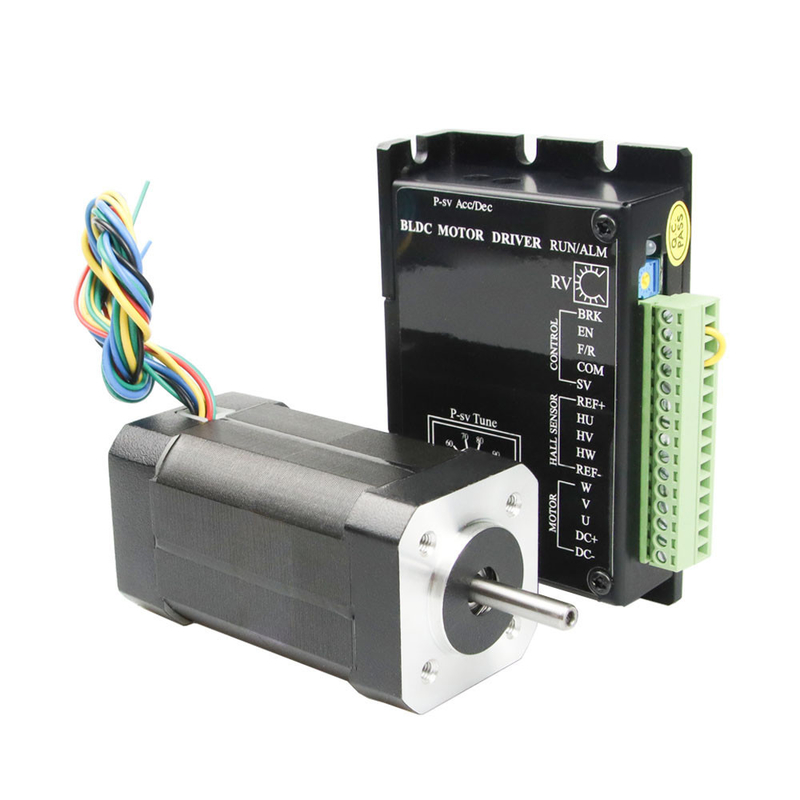

24v 77,5W 42mm Quadrado 3fásico BLDC Motor de engrenagem sem escova 4000rpm
1. Especificação geral do motor bldc de 42 mm:
| item | valor |
| garantia | 3 meses-1 ano |
| Lugar de origem | China |
| Marca | GSKA |
| Número do modelo | Motor DC sem escova de 42 mm |
| Uso | BARCO, Carro, Bicicleta Elétrica, VENTILADOR, Eletrodoméstico, Instrumento cosmético, SMART HOME |
| Certificação | CE, RoHS |
| Torque | 0,56Nm |
| Recurso de proteção | À prova d'água |
| Velocidade (RPM) | 4000 rpm |
| Forma | Quadrado |
| Estágio | 3 |
| Tensão | 24V |
| pólos | 8 pólos |
| Ângulo de efeito Hall | Ângulo elétrico de 120 graus |
| Poder | 77,5 W |
2. Especificação elétrica do motor DC sem escova:
| Modelo | |||||
| Especificação | Unidade | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| Número de Fase | Estágio | 3 | |||
| Número de postes | pólos | 8 | |||
| Tensão nominal | VDC | 24 | |||
| Velocidade nominal | rpm | 4000 | |||
| Torque nominal | Nm | 0,0625 | 0,125 | 0,185 | 0,25 |
| Corrente Nominal | amplificadores | 1.8 | 3.3 | 4.8 | 6.3 |
| Potência nominal | C | 26 | 52,5 | 77,5 | 105 |
| Pico de Torque | Nm | 0,19 | 0,38 | 0,56 | 0,75 |
| Corrente de Pico | amplificadores | 5.4 | 10.6 | 15,5 | 20 |
| EMF traseiro | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| Constante de Torque | Nm/A | 0,039 | 0,04 | 0,041 | 0,041 |
| Inércia do Rotor | gc㎡ | 24 | 48 | 72 | 96 |
| Comprimento do corpo | milímetros | 41 | 61 | 81 | 100 |
| Peso | Kg | 0,3 | 0,45 | 0,65 | 0,8 |
| Sensor | Honeywell | ||||
| Classe de isolamento | B | ||||
| Grau de proteção | IP30 | ||||
| Temperatura de armazenamento | -25～+70℃ | ||||
| Temperatura de operação | -15～+50℃ | ||||
| Umidade de Trabalho | 85% UR | ||||
| Ambiente de trabalho | Ao ar livre (sem luz solar direta), sem gás corrosivo, sem gás inflamável, sem névoa de óleo, sem poeira | ||||
| Altitude | 1000 metros ou menos | ||||
3. Vantagens dos motores bldc de 4000 rpm:
Um motor BLDC com três bobinas no estator terá seis fios elétricos (dois para cada bobina) saindo dessas bobinas.Na maioria das implementações, três desses fios serão conectados internamente, com os três fios restantes saindo do corpo do motor (em contraste com os dois fios saindo do motor com escovas descrito anteriormente).A fiação na carcaça do motor BLDC é mais complicada do que simplesmente conectar os terminais positivo e negativo da célula de potência;veremos mais de perto como esses motores funcionam na segunda sessão desta série.Abaixo, concluímos observando as vantagens dos motores BLDC.
4. Aplicações do motor sem escova:
Podemos esperar ver motores BLDC usados em uma gama mais ampla de aplicações no futuro.Por exemplo, eles provavelmente serão amplamente usados para comandar robôs de serviço — pequenos robôs que prestam serviços em áreas diferentes da manufatura.Pode-se pensar que os motores de passo seriam mais adequados para este tipo de aplicação, onde os pulsos poderiam ser usados para controlar o posicionamento com precisão.Mas os motores BLDC são mais adequados para controlar a força.E com um motor de passo, manter a posição de uma estrutura como um braço de robô exigiria uma corrente relativamente grande e contínua.Com um motor BLDC, tudo o que seria necessário é uma corrente proporcional à força externa - permitindo um controle mais eficiente em termos de energia.Os motores BLDC também podem estar substituindo motores CC simples com escovas em carrinhos de golfe e carrinhos de mobilidade.Além de sua melhor eficiência, os motores BLDC também podem oferecer um controle mais preciso, o que, por sua vez, pode prolongar ainda mais a vida útil da bateria.
Os motores BLDC também são ideais para drones.Sua capacidade de fornecer controle de precisão os torna especialmente adequados para drones multirotores, onde a atitude do drone é controlada pelo controle preciso da velocidade de rotação de cada rotor.

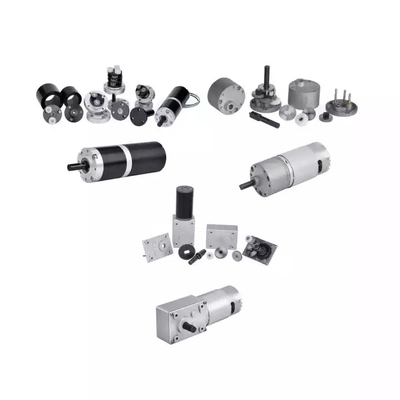

5.Personalizado de motor elétrico sem escova:
Frequentemente faça perguntas:
Q: Quais são os seus principais produtos?
R: Atualmente, produzimos motores CC com escova, motores de engrenagem CC com escova, motores de engrenagem CC planetários, motores CC sem escova, motores de passo, motores CA e caixas de engrenagens planetárias de alta precisão.Você pode ver as especificações dos motores acima em nosso site e pode nos enviar um e-mail para recomendar os motores necessários de acordo com suas especificações.
Q: Como escolher o motor certo?
R: Se você tiver fotos ou desenhos do motor para nos mostrar, ou se tiver especificações detalhadas, como tensão, velocidade, torque, tamanho do motor, modo de funcionamento do motor, vida útil necessária e nível de ruído, sinta-se à vontade para nos informar. que podemos recomendar um motor adequado de acordo com suas necessidades.
P: Você tem um serviço personalizado para seus motores padrão?
R: Sim, podemos personalizar de acordo com seus requisitos de tensão, velocidade, torque e tamanho/formato do eixo.Se você precisar soldar fios/cabos adicionais aos terminais ou precisar adicionar conectores, capacitores ou EMCs, também podemos fabricar.
P: Você tem um serviço de design de motor separado?
R: Sim, gostaríamos de projetar o motor separadamente para o cliente, mas pode haver alguns custos de desenvolvimento de moldes e custos de projeto.
P: qual é o seu prazo de entrega?
R: De um modo geral, leva de 15 a 30 dias para nossos produtos padrão regulares e mais tempo para nossos produtos personalizados.Mas somos muito flexíveis quanto ao prazo de entrega, que dependerá do pedido específico.
