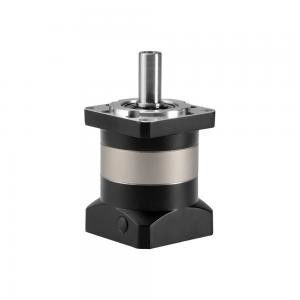

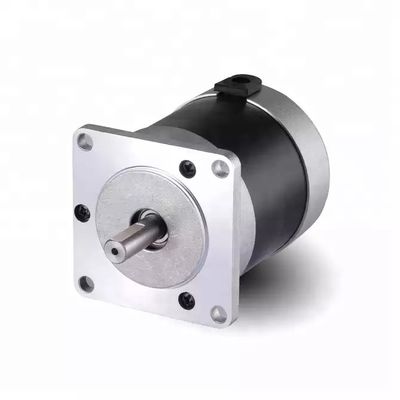

Motor de engrenagem de dentes retos sem escova sem núcleo e baixo ruído com caixa de engrenagens de redução planetária

Motor de engrenagens retas de baixo ruído Motor sem escova sem núcleo com caixa de engrenagens de redução planetária

As características do redutor de velocidade montado no pé da série R:

Redutor de Engrenagem Helicoidal Série R:

1. Mais de 35 anos de experiência em P&D e fabricação, motores de engrenagens de exportação e caixas de engrenagens industriais.

2. Padronização da série de redutores

3. Forte capacidade de design para grandes potências e caixas de engrenagens personalizadas.

4. Caixas de engrenagens de alta qualidade e provedor de soluções comprovadas.

5. Rigoroso processo de controle de qualidade, qualidade estável.

6. Menos de 2% das reclamações de qualidade.

7. Design modular, tempo de entrega curto.

8. Resposta rápida e serviços profissionais.

Parâmetros do produto

Especificações				QRF40	QRF60	QRF80	QRF90	QRF120	QRF16O
Parâmetros técnicos
máx.Torque			Nm	Torque nominal de 1,5 vezes
Torque de parada de emergência			Nm	Torque nominal de 2,5 vezes
máx.Carga radial			N	185	240	400	450	1240	2250
máx.Carga axial			N	150	220	420	430	1000	1500
Rigidez Torcional			Nm/arcmin	0,7	1.8	4.7	4,85	11	35
Velocidade máx. de entrada			rpm	8000	8000	6000	6000	6000	4000
Velocidade nominal de entrada			rpm	4500	4000	3500	3500	3500	3000
Ruído			dB	<55	<58	<60	<60	<65	<70
Tempo médio de vida			h	20000
Eficiência de Carga Total			%	L1≥96% L2≥94%
Retorno de reação	P1	L1	arcmin	<8	S8	<8	<8	S8	<8
		L2	arcmin	S12	S12	S12	S12	S12	S12
	P2	L1	arcmin	£16	<16	216	S16	<16	£16
		L2	arcmin	S20	£20	<20	<20	S20	<20
Tabela de Momento de Inércia	L1	3	Kg*cm2	0,10	0,46	0,77	1,73	12.78	36,72
		4	Kg*cm2	0,10	0,46	0,77	1,73	12.78	36,72
		5	Kg*cm2	0,10	0,46	0,77	1,73	12.78	36,72
		7	Kg*cm2	0,06	0,41	0,65	1.42	11.38	34.02
		10	Kg*cm2	0,06	0,41	0,65	1.42	11.38	34.02
	L2	12	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		15	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		16	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		20	Kg*cm2	0,08	0,44	0,72	1,49	12.18	34.24
		25	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		28	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		30	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		35	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		40	Kg*cm2	0,08	0,44	0,72	1.49	12.18	34.24
		50	Kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
		70	Kg*cm2	0,05	0,^4	0,58	1.25	11.48	34.02
		100	Kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
Parâmetro técnico	Nível	Razão		QRF40	QRF60	QRF80	QRF90	QRF120	QRF160
Torque nominal	L1	3	Nm	/	27	50	96	161	364
		4	Nm	16	40	90	122	210	423
		5	Nm	15	40	90	122	210	423
		7	Nm	12	34	48	95	170	358
		10	Nm	10	16	22	56	86	210
	L2	12	Nm	/	27	50	96	161	364
		15	Nm	/	27	50	96	161	364
		16	Nm	16	40	90	122	210	423
		20	Nm	15	40	90	122	210	423
		25	Nm	16	40	90	122	210	423
		28	Nm	16	40	90	122	210	423
		30	Nm	/	27	50	96	161	364
		35	Nm	12	40	90	122	210	423
		40	Nm	16	40	90	122	210	423
		50	Nm	15	40	90	122	210	423
		70	Nm	12	34	48	95	170	358
		100	Nm	10	16	22	56	86	210
Grau de proteção			IP65
Temperatura de operação			90°C 至-1O°C
Peso	L1		kg	0,43	0,98	2.3	3.12	7.08	15,5
	L2		kg	0,65	1.26	2,97	3,82	8.7	17

Frequentemente faça perguntas:

Q: Quais são os seus principais produtos?

R: Atualmente, produzimos motores CC com escova, motores de engrenagem CC com escova, motores de engrenagem CC planetários, motores CC sem escova, motores de passo, motores CA e caixas de engrenagens planetárias de alta precisão.Você pode ver as especificações dos motores acima em nosso site e pode nos enviar um e-mail para recomendar os motores necessários de acordo com suas especificações.

Q: Como escolher o motor certo?

R: Se você tiver fotos ou desenhos do motor para nos mostrar, ou se tiver especificações detalhadas, como tensão, velocidade, torque, tamanho do motor, modo de funcionamento do motor, vida útil necessária e nível de ruído, sinta-se à vontade para nos informar. que podemos recomendar um motor adequado de acordo com suas necessidades.

P: Você tem um serviço personalizado para seus motores padrão?

R: Sim, podemos personalizar de acordo com seus requisitos de tensão, velocidade, torque e tamanho/formato do eixo.Se você precisar soldar fios/cabos adicionais aos terminais ou precisar adicionar conectores, capacitores ou EMCs, também podemos fabricar.

P: Você tem um serviço de design de motor separado?

R: Sim, gostaríamos de projetar o motor separadamente para o cliente, mas pode haver alguns custos de desenvolvimento de moldes e custos de projeto.

P: qual é o seu prazo de entrega?

R: De um modo geral, leva de 15 a 30 dias para nossos produtos padrão regulares e mais tempo para nossos produtos personalizados.Mas somos muito flexíveis quanto ao prazo de entrega, que dependerá do pedido específico.
