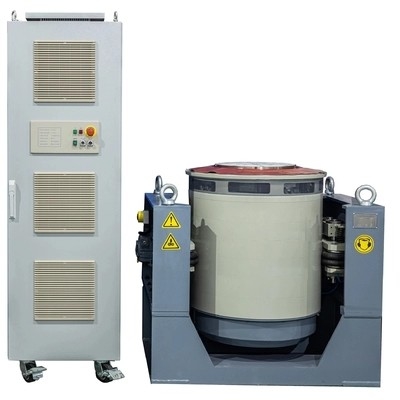

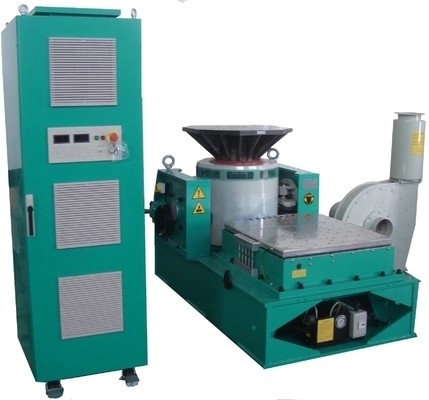

Material de alumínio eletrodinâmico da máquina de testes 200Hz da vibração do ODM

Material de alumínio eletrodinâmico da máquina de testes 200Hz da vibração do ODM

Máquina do teste de choque:

O sistema de teste do impacto é projetado para componentes eletrônicos, instrumentação e os produtos mecânicos para fornecer a simulação do impacto do equipamento de teste ambiental, são usados principalmente em produtos eletrônicos, aeroespacial, marinho, em forças armadas, em componentes automotivos, em transporte e em outras áreas do teste de impacto. O produto no transporte, usa o processo para suportar a extensão do impacto de dano pode ser meia onda de seno terminada (forma de onda básica), após a onda máxima do Sawtooth, onda trapezoidalmente; três tipos do teste de impacto do pulso na linha de GB (GB), de GJB (padrão militar nacional) e de mil. (padrão militar dos E.U.) no impacto das exigências relevantes do teste.

Aplicação:

Características:

1. Ajuste a maneira: O menu chinês e inglês, a operação de computador, o uso da monitoração especializada e os sistemas de controlo, os dados do processo inteiro podem entregar e saída.

2. Funções da exposição: curvas dinâmicas do teste de exposição, multi-Dan, no número de dados.

3. Registrador da curva: o registro dos dados de teste, dados de teste do tempo real automaticamente, os resultados da análise pode ser armazenado, impresso.

Especificação:

Máquina de testes da vibração
Pressão do seno	600kgf
Pressão aleatória	600kgf
Pressão do impacto	1200kgf
Escala de frequência	5~2000Hz
Deslocamento continuado	51mm
O impacto do deslocamento	51mm
Velocidade máxima	2m/s
Aceleração máxima	981m/s2
Diâmetro movente da bobina	Φ150mm
Reserve o momento excêntrico	>190N.m
Ponto de conexão da carga	piont 6
Massa equivalente das peças moventes	6kg
As bancadas parafusam o tamanho (o padrão)	M8
Mesa de implantação do parafuso (diâmetro, circunferência)	8 em Φ100mm, 8 em Φ, 200mm.
Frequência axial do isolamento	<3Hz
Carga máxima	120Kg (pedido 45Kg do cliente)
Escapamento do fluxo magnético	<1mT
Dimensões (sem empacotar) (L×W×H)	1600mm×985mm×850mm
Peso da tabela da vibração	1850kg
Saída do amplificador	8kVA
SNR	>65dB
Proteção de sistema	O amplificador de potência inteiro tem: A sobretensão da grade, a fase da rede elétrica do undervoltage, a falha lógica, a proteção do módulo de poder, a temperatura do módulo de poder, a sobrecarga da saída, a sobretensão da saída, a fonte de alimentação, as unidades de deslocamento, a temperatura corporal das unidades, o enlace externo, o circuito de proteção etc., quando toda a falha ocorre, desligam a saída, o som e o alarme claro. Além do que a proteção acima, igualmente tem os valores protetores da proteção da tolerância, dispositivos de um RMS da função da parada de emergência, tais como o melhoramento do corredor.
Tensão da saída avaliado	120Vrms
Eficiência do amplificador	>95%
Fã
Poder	0.75kW
Fluxo de ar	0.3m3/s
Diâmetro do canal	120mm
Pressão	0.048kgf/cm2
Tabela de extensão vertical
Tamanho da tabela	600mm×600mm
Massa equivalente	23kg
Frequência superior	2000Hz
Materiais da bancada	De alumínio
Corrediça horizontal
Tamanho da tabela	600mm×600mm
Espessura	30mm
Peso das bancadas	36kg
Frequência	2000Hz
Carregando o número	1
Carregando o peso	0.58kg
Peso do conector	1.4kg
Carga máxima	300kg
Materiais da bancada	De alumínio

Nós mantemos a boa qualidade e o preço competitivo para assegurar nossos clientes beneficia-se; Nós respeitamos cada cliente porque nossos amigo e nós sinceramente para fazer o negócio e fazer amigos com eles, não importa onde vêm de. Cada grupo de peças é inspeção de amostra feita da qualidade antes no armazém, e cada produto antes que a entrega esteja testada pela agência da terceira competente nacional da inspeção

Serviços de apoio ao cliente:

A instalação de Ø

Treinamento de Ø (empregados de formação do cliente)

Calibração de Ø

Manutenção preventiva de Ø

Peças de substituição de Ø

Auxílio de Ø através do telefone ou do Internet

Diagnóstico de Ø e reparo no local/diagnóstico e reparo em linha
