Detalhes do produto:
|
| Max Acceleration: | 30mm | Escala de frequência: | 200 hertz |
|---|---|---|---|
| Refrigerar: | Refrigerar de ar | Palavra-chave: | máquina de testes da vibração |
| Choque Pulze: | seno | Tipo: | vibração de 3 linhas centrais |
| Poder: | Eletrônico | Função: | Teste de vibração |
| Realçar: | Verificador da vibração,Máquina do teste de vibração |
||
A câmara três-combinada vibração da temperatura e do teste da umidade fornece principalmente o ambiente da mudança da temperatura e da umidade para a pesquisa científica e as unidades de produção tais como o espaço aéreo, aviação, petróleo, indústria química, eletrônica, comunicação, etc. ao mesmo tempo, o esforço elétrico da vibração pode ser aplicada ao produto do teste na câmara do teste em um período prescrito, para que os usuários conduzam um teste de seleção detalhado do esforço da temperatura, a umidade, e a máquina da vibração em geral (ou as peças), os dispositivos elétricos, instrumentos, materiais, etc., a fim avaliar a conformidade da amostra do teste ou avaliar o comportamento da amostra do teste. Comparado com o efeito de um único fator, pode mais verdadeiramente refletir a adaptação de produtos elétricos e eletrônicos às mudanças de temperatura, umidade e vibração no ambiente do transporte e uso real, e expõe os defeitos dos produtos.

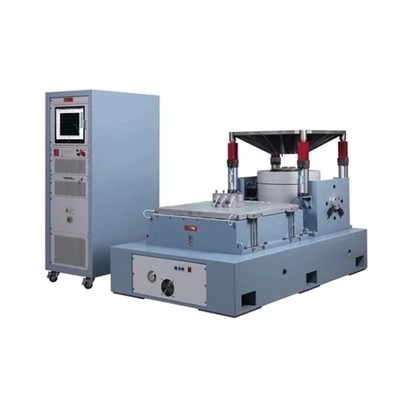

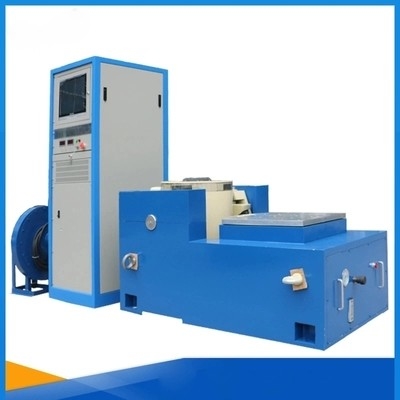

A vibração Shaker Table Manufacturer adotou a estrutura magnética dobro do circuito, auto-gerou círculos de esqueleto da ação, os rolamentos transportados por via aérea do apoio e de rolo e orientação linear, isolamento do eixo avançou a tecnologia moderna e a tecnologia especial, pode ser terminada teste de vibração sinusoidal na três-linha central de X, de Y, de Z e testes de vibração aleatórios de faixa larga, para ser terminado (metade - onda o trapezoidalmente, de serra de dente do seno,) pelo pulso e pelo teste clássicos do espectro da resposta de choque.
Características do produto:
1 o projeto cuidadoso do esqueleto movente da bobina, tem uma frequência ressonante axial de primeira ordem mais alta.
2 armadura leve, rigidez alta, 4500 hertz de frequência.
Linha de conexão controle de 3 computadores, imediatamente materiais da loja.
Carta de controlo de 4 exposições.
Baixo projeto da resistência 5 e do elevado desempenho, eficiência elevada, baixo custo.
6 confiança alta, baixa falha.
Configuração da tabela da vibração:
1. Sistema de vibração elétrico da série da refrigeração a ar
2. sistema de refrigeração elétrico Água-refrigerando da série
3. controlador aleatório da vibração de Digitas
4. controlador da vibração do seno de Digitas
| Artigo | Especificação |
| Sistema de gerador eletrodinâmico da vibração | |
| Força avaliado (pico) sob sinusoidal | 32KN |
| Pressão do impacto | 64KN |
| Escala de frequência | 200 hertz |
| Deslocamento contínuo | 59 milímetros p-p |
| Deslocamento do impacto | 59 milímetros p-p |
| Velocidade avaliado máxima (pico do pecado) | 2m/s |
| Aceleração máxima (pecado) | 0,53 ² de m/s |
| Diâmetro de bobina movente | 445 milímetros |
| Torque imparcial permissível da carga | 300 N•m |
| Massa equivalente das peças moventes | 301 g |
| Frequência axial do isolamento de vibração | 2,5 hertz |
| Carga máxima para a amostra | 500 quilogramas |
| Escapamento do fluxo magnético | <10 gauss=""> |
| Tamanho vertical do verificador da vibração | 4505×2500×840 milímetro (L*W*H, sem pacote) |
| Peso vertical do verificador da vibração | About5800 quilograma (sem pacote) |
| Amplificador de potência | |
| Potência de saída máximo | 32 kVA |
| S/N (relação de relação sinal-ruído) s-/N | DB ≥65 |
| Tensão da saída avaliado | 100 V |
| Eficiência de conversão | ≥90% |
| Proteção de sistema | Sobretensão da saída, saída sobre o fluxo, amplificador sobre a temperatura, tabela da vibração sobre o deslocamento, corrediça horizontal sobre deslocamento, falha de sistema de refrigeração, sob-tensão potência de saída, falha de unidade do amplificador, falha de energia da excitação, trifásica falha da fonte de alimentação, etc. |
| Tamanho do amplificador de potência | 1720*1200*850 milímetro (L*W*H, sem pacote) |
| Tabela de espalhamento vertical | |
| Tamanho da tabela | 1100 *1100mm |
| Material | Liga de alumínio |
| Frequência de funcionamento superior | 500Hz (seno) |
| Fã | |
| Poder do fã | 15 quilowatts |
| Taxa de sopro | 22 m3/min |
| Controlador da vibração | |
| Hardware do anfitrião | 2 canal de entrada análogo de voltage/IEPE/electric charge/TEDS (pode ser opcional), 24 bocados incorporado CAD e fonte atual constante de IEPE e amplificador da carga pelo canal, processador flutuante de 32 bits de DSP, 1 canal de saída da tensão análoga, 24 definições de DAC; áspero projeto do chassi com o botão de parada da emergência e o terminal do enterramento; |
| Software de controle | controle do *Random: Largura de banda 1-5000hz do teste, estratégia do controle do multi-canal do apoio, controle aleatório do limite do canal (entalhadura), etc. |
| * controle do seno: Largura de banda 1-5000hz do teste, incluindo a frequência constante, pisando, seno da varredura, controle do multi-canal do apoio estratégia, controle sinusoidal do limite do canal (entalhadura), medida da distorção de harmônico. |
|
| * impacto típico: exigências eletromagnéticas do apoio de acordo com standard internacionais. | |
| * busca da ressonância e para residir | |
| Sensor da aceleração | |
| O hardware do anfitrião | A sensibilidade 30pc/g, resposta de frequência 0.5-7000hz, milhagem 500g, peso 10g, tomada do lado-fim, 6 medidor-longos dedicou de baixo nível de ruído cabo; variação da temperatura -40°~160° |
| Computador | |
| Modelo | LENOVO M4500 |
| Configurar | Polegadas I3-4170-3.7GHz/DDR3-4GB/500GB/17 |
