Detalhes do produto:
|
| Peso vertical do verificador da vibração: | Sobre 5800kg | Choque Pulze: | seno |
|---|---|---|---|
| Tipo: | vibração de 3 linhas centrais | Poder: | Eletrônico |
| Max Acceleration: | 30mm | Escala de frequência: | 200 hertz |
| Refrigerar: | Refrigerar de ar | Palavra-chave: | máquina de testes da vibração |
| Realçar: | Verificador da vibração,Máquina do teste de vibração |
||

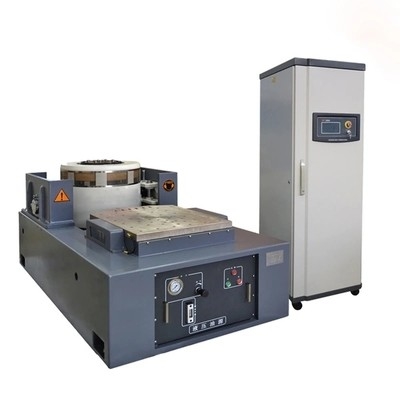

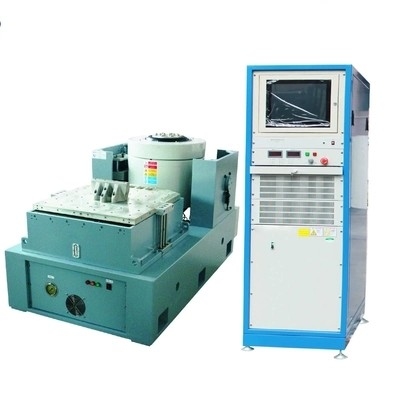

32 KVA integraram a linha central da máquina 3 do teste de resistência da vibração à prova de explosões
Vantagem do sistema de controlo da vibração:
A. A primeira produção doméstica, com o nível internacional do grosso da população de instrumento de controle digital da vibração, com muitos anos de tecnologia da acumulação da tecnologia e do controle perfeito, o mercado instalou mais de 5000 unidades;
B. O controle de circuito fechado é realizado pelo processador de DSP e o PC é independente do laço de controle, que assegura o tempo real e a eficiência elevada do sistema de controlo.
C. o processo de projeto de baixo nível de ruído para 24 mordeu CAD e DAC, 32 DSP flutuantes, com o alcance dinâmico maior do que 120dB.
D. O alcance dinâmico do controle estocástico é maior do que aquele de 90dB.
Escala de frequência verificável a 10, 000 hertz de E. Sinusoidal, escala de frequência verificável aleatória a 20000Hz.
F. O número de linhas espectrais no teste aleatório pode ser até 6400 linhas.
Tipos do G. 13 de funções de controle para ajudá-lo facilmente a terminar todos os tipos do teste de vibração.
H. Sinusoidal mais o seno externo da largo-faixa aleatória do apoio.
I. tanto como como 20 ajustes dos controlos de segurança e do bloqueio para maximizar a segurança dos verificadores, partes de teste e tabela da agitação
equipamento.
J. o software do PC é baseado no sistema operacional de Windows, relação gráfica, janela rica, tipo do cursor, fonte, cor e assim por diante pode facilmente ser alterado.
Os relatórios de teste de K. Profissional podem ser gerados automaticamente depois que o teste é terminado em um formato que apoie a palavra, o pdf e a impressão direta.
| Artigo | Especificação |
| Sistema de gerador eletrodinâmico da vibração | |
| Força avaliado (pico) sob sinusoidal | 32KN |
| Pressão do impacto | 64KN |
| Escala de frequência | 200 hertz |
| Deslocamento contínuo | 59 milímetros p-p |
| Deslocamento do impacto | 59 milímetros p-p |
| Velocidade avaliado máxima (pico do pecado) | 2m/s |
| Aceleração máxima (pecado) | 0,53 ² de m/s |
| Diâmetro de bobina movente | 445 milímetros |
| Torque imparcial permissível da carga | 300 N•m |
| Massa equivalente das peças moventes | 301 g |
| Frequência axial do isolamento de vibração | 2,5 hertz |
| Carga máxima para a amostra | 500 quilogramas |
| Escapamento do fluxo magnético | <10 gauss=""> |
| Tamanho vertical do verificador da vibração | 4505×2500×840 milímetro (L*W*H, sem pacote) |
| Peso vertical do verificador da vibração | About5800 quilograma (sem pacote) |
| Amplificador de potência | |
| Potência de saída máximo | 32 kVA |
| S/N (relação de relação sinal-ruído) s-/N | DB ≥65 |
| Tensão da saída avaliado | 100 V |
| Eficiência de conversão | ≥90% |
| Proteção de sistema | Sobretensão da saída, saída sobre o fluxo, amplificador sobre a temperatura, tabela da vibração sobre o deslocamento, corrediça horizontal sobre deslocamento, falha de sistema de refrigeração, sob-tensão potência de saída, falha de unidade do amplificador, falha de energia da excitação, trifásica falha da fonte de alimentação, etc. |
| Tamanho do amplificador de potência | 1720*1200*850 milímetro (L*W*H, sem pacote) |
| Tabela de espalhamento vertical | |
| Tamanho da tabela | 1100 *1100mm |
| Material | Liga de alumínio |
| Frequência de funcionamento superior | 500Hz (seno) |
| Fã | |
| Poder do fã | 15 quilowatts |
| Taxa de sopro | 22 m3/min |
| Controlador da vibração | |
| Hardware do anfitrião | 2 canal de entrada análogo de voltage/IEPE/electric charge/TEDS (pode ser opcional), 24 bocados incorporado CAD e fonte atual constante de IEPE e amplificador da carga pelo canal, processador flutuante de 32 bits de DSP, 1 canal de saída da tensão análoga, 24 definições de DAC; áspero projeto do chassi com o botão de parada da emergência e o terminal do enterramento; |
| Software de controle | controle do *Random: Largura de banda 1-5000hz do teste, estratégia do controle do multi-canal do apoio, controle aleatório do limite do canal (entalhadura), etc. |
| * controle do seno: Largura de banda 1-5000hz do teste, incluindo a frequência constante, pisando, seno da varredura, controle do multi-canal do apoio estratégia, controle sinusoidal do limite do canal (entalhadura), medida da distorção de harmônico. |
|
| * impacto típico: exigências eletromagnéticas do apoio de acordo com standard internacionais. | |
| * busca da ressonância e para residir | |
| Sensor da aceleração | |
| O hardware do anfitrião | A sensibilidade 30pc/g, resposta de frequência 0.5-7000hz, milhagem 500g, peso 10g, tomada do lado-fim, 6 medidor-longos dedicou de baixo nível de ruído cabo; variação da temperatura -40°~160° |
| Computador | |
| Modelo | LENOVO M4500 |
| Configurar | Polegadas I3-4170-3.7GHz/DDR3-4GB/500GB/17 |
Aplicação:
A tabela eletromagnética da vibração é amplamente utilizada na defesa, na aviação, no espaço aéreo, nas comunicações, na eletrônica, nos automóveis, nos aparelhos eletrodomésticos, e nas outras indústrias. Este tipo de equipamento é usado descobrindo as falhas adiantadas, simulando a condição de trabalho real e o teste de força da estrutura, a aplicação do produto é largo, a largura da aplicação é óbvia, o efeito do teste é notável e seguro. Onda de seno, FM, varredura, programável, multiplicador da frequência, logarítmo, aceleração máxima, modulação de amplitude, controle de tempo, controle de computador completo da função, aceleração fixa simples/amplitude fixa. Equipamento com a falha contínua correr 3 meses do teste, desempenho estável, qualidade segura.
Serviços de apoio ao cliente:
A instalação de Ø
Treinamento de Ø (empregados de formação do cliente)
Calibração de Ø
Manutenção preventiva de Ø
Peças de substituição de Ø
Auxílio de Ø através do telefone ou do Internet
Diagnóstico de Ø e reparo no local/diagnóstico e reparo em linha
