Detalhes do produto:
|
| Pressão do seno: | 600kgf | Deslocamento continuado: | 51mm |
|---|---|---|---|
| Aceleração máxima: | 981m/s2 | Reserve o momento excêntrico: | >190N.m |
| Escala de frequência: | 5~2000Hz | Maximum Speed: | 2m/s |
| Diâmetro movente da bobina: | Φ150mm | Carga máxima: | 120Kg (pedido 45Kg do cliente) |
| Realçar: | Verificador da vibração,Máquina do teste de vibração |
||

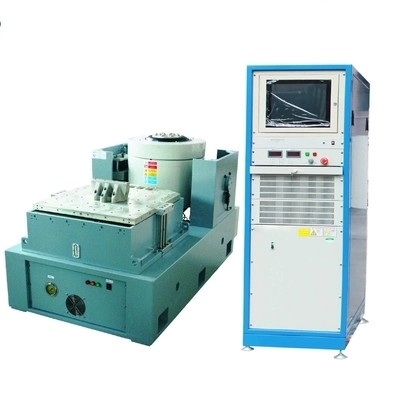

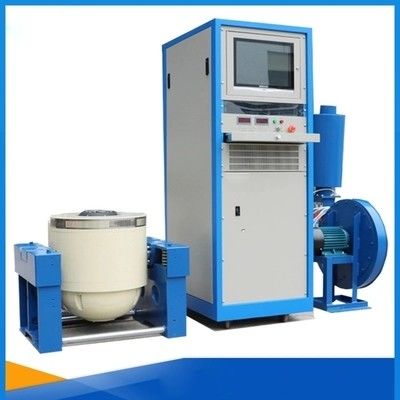

Vertical do OEM/saída horizontal 8kVA do amplificador da tabela do teste de vibração
Frequência de primeira ordem alta da ressonância e a frequência de utilização larga:
Aperfeiçoe o projeto da estrutura de esqueleto da armadura, para reforçar especialmente o projeto dos elos mais fraco tais como a placa de ângulo de esqueleto da transmissão da força da estrutura tradicional da armadura, que melhora eficazmente a rigidez da transmissão da força. A estrutura nova do cilindro do anel reforça o furo da colagem e aumenta a rigidez do enrolamento. Aumentou significativamente a frequência de primeira ordem da ressonância da bobina movente, excedendo a qualidade similar internacional
Confiança alta do enrolamento de armadura:
A estrutura nova original e o processo novo de anel do reforço do enrolamento de armadura significativamente para melhorar a confiança da resistência da vibração do enrolamento de armadura no ambiente de trabalho da grande pressão, da vibração alta da aceleração, do choque e da alta temperatura.
Refrigerar de ar da eficiência elevada:
Projeto inovativo do túnel do ar refrigerando: a estrutura melhorada da entrada de ar, anel magnético superior substitui o tipo circular entrada do furo de ar; a bobina da excitação adota a passagem de ar do favo de mel e o anel magnético médio adota o tipo dobro vento do fluxo de ar. A trilha e o anel magnético mais baixo para adotar uma estrutura nova tal como um canal de ar em forma de cunha, que melhore significativamente o efeito refrigerando.
. Teste de vibração sinusoidal:
Os parâmetros de controle do teste de vibração do seno são principalmente dois, a saber a frequência e a amplitude. De acordo com a mudança e o invariant da frequência divididos na frequência e na varredura fixas dois. O teste fixado da frequência é usado principalmente para:
A) Processamento da frequência da ressonância: a frequência da vibração do produto encontrado na frequência da frequência aparente da ressonância, as disposições dos parâmetros da vibração da amplitude da vibração avaliar a resistência do produto à vibração da ressonância.
B) Resistência ao processamento constante da frequência: No produto conhecido usando as condições ambientais da frequência da vibração, pode ser usado para determinar a frequência do teste de vibração, a finalidade é avaliar o produto em uma frequência dada do risco para suportar a vibração.
Parâmetros de desempenho do sistema
| Tabela da vibração | |
| Pressão do seno | 600kgf |
| Pressão aleatória | 600kgf |
| Pressão do impacto | 1200kgf |
| Escala de frequência | 5~2000Hz |
| Deslocamento continuado | 51mm |
| O impacto do deslocamento | 51mm |
| Velocidade máxima | 2m/s |
| Aceleração máxima | 981m/s2 |
| Diâmetro movente da bobina | Φ150mm |
| Reserve o momento excêntrico | >190N.m |
| Ponto de conexão da carga | piont 6 |
| Massa equivalente das peças moventes | 6kg |
| As bancadas parafusam o tamanho (o padrão) | M8 |
| Mesa de implantação do parafuso (diâmetro, circunferência) | 8 em Φ100mm, 8 em Φ, 200mm. |
| Frequência axial do isolamento | <3Hz |
| Carga máxima | 120Kg (pedido 45Kg do cliente) |
| Escapamento do fluxo magnético | <1mT |
| Dimensões (sem empacotar) (L×W×H) | 1600mm×985mm×850mm |
| Peso da tabela da vibração | 1850kg |
| Saída do amplificador | 8kVA |
| SNR | >65dB |
| Proteção de sistema | O amplificador de potência inteiro tem: A sobretensão da grade, a fase da rede elétrica do undervoltage, a falha lógica, a proteção do módulo de poder, a temperatura do módulo de poder, a sobrecarga da saída, a sobretensão da saída, a fonte de alimentação, as unidades de deslocamento, a temperatura corporal das unidades, o enlace externo, o circuito de proteção etc., quando toda a falha ocorre, desligam a saída, o som e o alarme claro. Além do que a proteção acima, igualmente tem os valores protetores da proteção da tolerância, dispositivos de um RMS da função da parada de emergência, tais como o melhoramento do corredor. |
| Tensão da saída avaliado | 120Vrms |
| Eficiência do amplificador | >95% |
| Fã | |
| Poder | 0.75kW |
| Fluxo de ar | 0.3m3/s |
| Diâmetro do canal | 120mm |
| Pressão | 0.048kgf/cm2 |
| Tabela de extensão vertical | |
| Tamanho da tabela | 600mm×600mm |
| Massa equivalente | 23kg |
| Frequência superior | 2000Hz |
| Materiais da bancada | De alumínio |
| Corrediça horizontal | |
| Tamanho da tabela | 600mm×600mm |
| Espessura | 30mm |
| Peso das bancadas | 36kg |
| Frequência | 2000Hz |
| Carregando o número | 1 |
| Carregando o peso | 0.58kg |
| Peso do conector | 1.4kg |
| Carga máxima | 300kg |
| Materiais da bancada | De alumínio |
Serviços de apoio ao cliente:
A instalação de Ø
Treinamento de Ø (empregados de formação do cliente)
Calibração de Ø
Manutenção preventiva de Ø
Peças de substituição de Ø
Auxílio de Ø através do telefone ou do Internet
Diagnóstico de Ø e reparo no local/diagnóstico e reparo em linha
