Detalhes do produto:
|
| Pressão do seno: | 600kgf | Deslocamento continuado: | 51mm |
|---|---|---|---|
| Aceleração máxima: | 981m/s2 | Reserve o momento excêntrico: | >190N.m |
| Escala de frequência: | 5~2000Hz | Velocidade máxima: | 2m/s |
| Diâmetro movente da bobina: | Φ150mm | Maximum Load: | 120Kg (customer Request 45Kg) |
| Realçar: | Verificador da vibração,Máquina do teste de vibração |
||

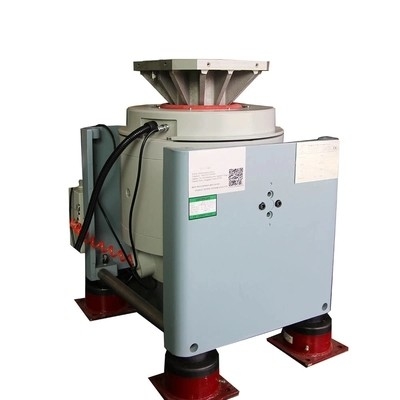

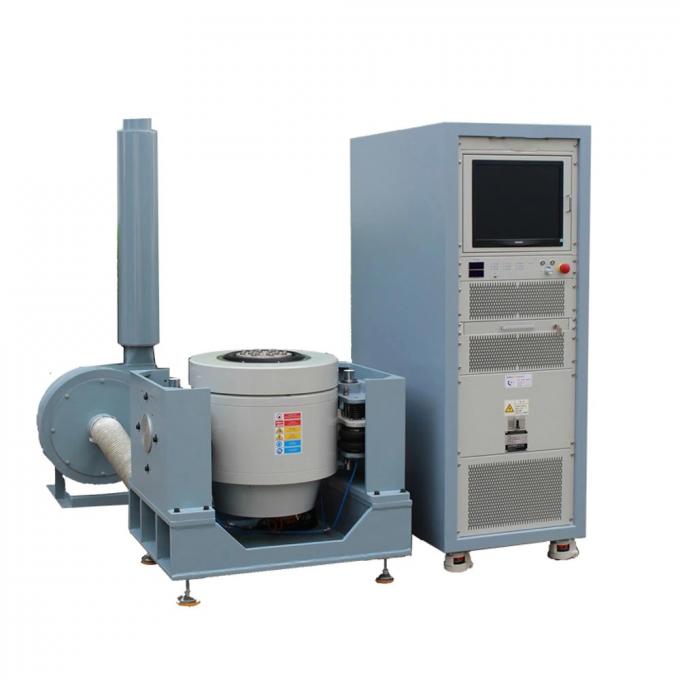

Vertical do OEM/saída horizontal 8kVA do amplificador da máquina do teste de vibração
Teste de confiança vertical da vibração:
Através do controlador da vibração da saída da fonte do sinal ao amplificador de potência, amplificado pelo sinal e então pela entrada ao corpo da tabela da vibração, gerando a fonte da excitação, simule a situação real do espécime ao teste de vibração vertical; através da aquisição e da entrada do sinal do sensor da aceleração ao dispositivo de controle da vibração, ao sinal de saída e ao sinal de realimentação que empilha o cálculo, para conseguir a fonte da excitação e o espectro do alvo do alto nível da coincidência. O sistema é dado pelo espectro do alvo do sinal, para terminar e assim por diante o teste de vibração do espécime, a durabilidade da vibração do espécime do teste, integridade.
Teste de vibração aleatório:
O teste de vibração aleatório de acordo com as exigências ambientais reais é os seguintes tipos: teste de vibração aleatório de faixa larga, teste de vibração aleatório de faixa estreita, um ou diverso sinal sinusoidal positivos aleatórios de faixa larga, um ou diverso aleatório de faixa estreita positivo aleatório de faixa larga. Os primeiros dois são experimentações randomized, os últimos dois são de tipo misto podem igualmente ser classificados em experimentações randomized. O controle estocástico usa os sinais aleatórios Gaussian da saída do método da igualação da função de transferência continuamente, e executa rapidamente o controle de circuito fechado exato do tempo real. O algoritmo de controle adaptável incorporado pode reagir rapidamente à não-linearidade do sistema. O controle aleatório igualmente fornece as funções de controle da curtose projetadas especificamente para testes do realce da confiança. O princípio de trabalho da tabela de agitação elétrica é baseado na lei amperométrica do condutor atual-levando que atua no campo magnético pela força eletromagnética
. Teste de vibração sinusoidal:
Os parâmetros de controle do teste de vibração do seno são principalmente dois, a saber a frequência e a amplitude. De acordo com a mudança e o invariant da frequência divididos na frequência e na varredura fixas dois. O teste fixado da frequência é usado principalmente para:
A) Processamento da frequência da ressonância: a frequência da vibração do produto encontrado na frequência da frequência aparente da ressonância, as disposições dos parâmetros da vibração da amplitude da vibração avaliar a resistência do produto à vibração da ressonância.
B) Resistência ao processamento constante da frequência: No produto conhecido usando as condições ambientais da frequência da vibração, pode ser usado para determinar a frequência do teste de vibração, a finalidade é avaliar o produto em uma frequência dada do risco para suportar a vibração.
Parâmetros de desempenho do sistema
| Tabela da vibração | |
| Pressão do seno | 600kgf |
| Pressão aleatória | 600kgf |
| Pressão do impacto | 1200kgf |
| Escala de frequência | 5~2000Hz |
| Deslocamento continuado | 51mm |
| O impacto do deslocamento | 51mm |
| Velocidade máxima | 2m/s |
| Aceleração máxima | 981m/s2 |
| Diâmetro movente da bobina | Φ150mm |
| Reserve o momento excêntrico | >190N.m |
| Ponto de conexão da carga | piont 6 |
| Massa equivalente das peças moventes | 6kg |
| As bancadas parafusam o tamanho (o padrão) | M8 |
| Mesa de implantação do parafuso (diâmetro, circunferência) | 8 em Φ100mm, 8 em Φ, 200mm. |
| Frequência axial do isolamento | <3Hz |
| Carga máxima | 120Kg (pedido 45Kg do cliente) |
| Escapamento do fluxo magnético | <1mT |
| Dimensões (sem empacotar) (L×W×H) | 1600mm×985mm×850mm |
| Peso da tabela da vibração | 1850kg |
| Saída do amplificador | 8kVA |
| SNR | >65dB |
| Proteção de sistema | O amplificador de potência inteiro tem: A sobretensão da grade, a fase da rede elétrica do undervoltage, a falha lógica, a proteção do módulo de poder, a temperatura do módulo de poder, a sobrecarga da saída, a sobretensão da saída, a fonte de alimentação, as unidades de deslocamento, a temperatura corporal das unidades, o enlace externo, o circuito de proteção etc., quando toda a falha ocorre, desligam a saída, o som e o alarme claro. Além do que a proteção acima, igualmente tem os valores protetores da proteção da tolerância, dispositivos de um RMS da função da parada de emergência, tais como o melhoramento do corredor. |
| Tensão da saída avaliado | 120Vrms |
| Eficiência do amplificador | >95% |
| Fã | |
| Poder | 0.75kW |
| Fluxo de ar | 0.3m3/s |
| Diâmetro do canal | 120mm |
| Pressão | 0.048kgf/cm2 |
| Tabela de extensão vertical | |
| Tamanho da tabela | 600mm×600mm |
| Massa equivalente | 23kg |
| Frequência superior | 2000Hz |
| Materiais da bancada | De alumínio |
| Corrediça horizontal | |
| Tamanho da tabela | 600mm×600mm |
| Espessura | 30mm |
| Peso das bancadas | 36kg |
| Frequência | 2000Hz |
| Carregando o número | 1 |
| Carregando o peso | 0.58kg |
| Peso do conector | 1.4kg |
| Carga máxima | 300kg |
| Materiais da bancada | De alumínio |
Serviços de apoio ao cliente:
A instalação de Ø
Treinamento de Ø (empregados de formação do cliente)
Calibração de Ø
Manutenção preventiva de Ø
Peças de substituição de Ø
Auxílio de Ø através do telefone ou do Internet
Diagnóstico de Ø e reparo no local/diagnóstico e reparo em linha
