controlador Vibration Test Fireproof da bateria 0.5-0.8MPa de múltiplos propósitos

controlador Vibration Test Fireproof da bateria 0.5-0.8MPa de múltiplos propósitos

Configuração da tabela da vibração:

1. Sistema de vibração elétrico da série da refrigeração a ar

2. sistema de refrigeração elétrico Água-refrigerando da série

3. Controlador aleatório da vibração de Digitas

4. Controlador da vibração do seno de Digitas

Aplicações:

Esta máquina do teste da umidade e de vibração da temperatura da bateria do laboratório cumpriu com o padrão nacional, capaz de satisfazer exigências de teste especiais é aplicada extensamente para eletrônico e os produtos elétricos, as partes automotivos, os componentes e os materiais pela alta baixa temperatura constante, pela mudança de temperatura, pelo choque, pela vibração úmida etc. do calor combinaram o teste de confiança da simulação do ambiente.

Características:

Com o projeto externo perfeito da elevada precisão, externo com lados dobro laminou o material revestido da placa pó eletrostático, interno com o de aço inoxidável SUS#304 resistente de alta temperatura. O material de isolação adota o fogo - material de isolamento térmico de formação de espuma do poliuretano de grande resistência resistente do plutônio. A economia de energia mais de 20% é &thanks conseguidos à introdução de Japão & da tecnologia avançada alemão do controle do refrigerador. Os componentes todos do sistema de controlo e do controle de circuito introduziram com tipo famoso.

Parâmetro:

Artigo	Especificação

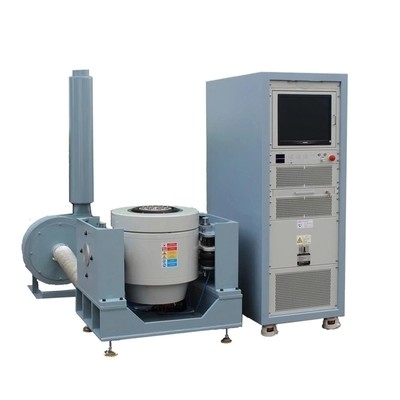

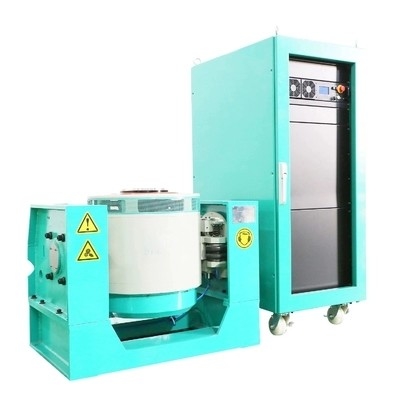

Sistema de gerador eletrodinâmico da vibração
Força avaliado (pico) sob sinusoidal	32KN
Pressão do impacto	64KN
Escala de frequência	200 hertz
Deslocamento contínuo	59 milímetros p-p
Deslocamento do impacto	59 milímetros p-p
Velocidade avaliado máxima (pico do pecado)	2m/s
Aceleração máxima (pecado)	0,53 ² de m/s
Diâmetro de bobina movente	445 milímetros
Torque imparcial permissível da carga	300 N•m
Massa equivalente das peças moventes	301 g
Frequência axial do isolamento de vibração	2,5 hertz
Carga máxima para a amostra	500 quilogramas
Escapamento do fluxo magnético	<10 gauss="">
Tamanho vertical do verificador da vibração	4505×2500×840 milímetro (L*W*H, sem pacote)
Peso vertical do verificador da vibração	About5800 quilograma (sem pacote)
Amplificador de potência
Potência de saída máximo	32 kVA
S/N (relação de relação sinal-ruído) s-/N	DB ≥65
Tensão da saída avaliado	100 V
Eficiência de conversão	≥90%
Proteção de sistema	Sobretensão da saída, saída sobre o fluxo, amplificador sobre a temperatura, tabela da vibração sobre o deslocamento, corrediça horizontal sobre deslocamento, falha de sistema de refrigeração, sob-tensão potência de saída, falha de unidade do amplificador, falha de energia da excitação, trifásica falha da fonte de alimentação, etc.
Tamanho do amplificador de potência	1720*1200*850 milímetro (L*W*H, sem pacote)
Tabela de espalhamento vertical
Tamanho da tabela	1100 *1100mm
Material	Liga de alumínio
Frequência de funcionamento superior	500Hz (seno)
Fã
Poder do fã	15 quilowatts
Taxa de sopro	22 m3/min
Controlador da vibração
Hardware do anfitrião	2 canal de entrada análogo de voltage/IEPE/electric charge/TEDS (pode ser opcional), 24 bocados incorporado CAD e fonte atual constante de IEPE e amplificador da carga pelo canal, processador flutuante de 32 bits de DSP, 1 canal de saída da tensão análoga, 24 definições de DAC; áspero projeto do chassi com o botão de parada da emergência e o terminal do enterramento;
Software de controle	controle do *Random: Largura de banda 1-5000hz do teste, estratégia do controle do multi-canal do apoio, controle aleatório do limite do canal (entalhadura), etc.
	* controle do seno: Largura de banda 1-5000hz do teste, incluindo a frequência constante, pisando, seno da varredura, controle do multi-canal do apoio estratégia, controle sinusoidal do limite do canal (entalhadura), medida da distorção de harmônico.
	* impacto típico: exigências eletromagnéticas do apoio de acordo com standard internacionais.
	* busca da ressonância e para residir
Sensor da aceleração
O hardware do anfitrião	A sensibilidade 30pc/g, resposta de frequência 0.5-7000hz, milhagem 500g, peso 10g, tomada do lado-fim, 6 medidor-longos dedicou de baixo nível de ruído cabo; variação da temperatura -40°~160°
Computador
Modelo	LENOVO M4500
Configurar	Polegadas I3-4170-3.7GHz/DDR3-4GB/500GB/17

Serviços de apoio ao cliente:

A instalação de Ø

Treinamento de Ø (empregados de formação do cliente)

Calibração de Ø

Manutenção preventiva de Ø

Peças de substituição de Ø

Auxílio de Ø através do telefone ou do Internet

Diagnóstico de Ø e reparo no local/diagnóstico e reparo em linha
