Detalhes do produto:
|
| Ambiente de trabalho: | Variação da temperatura 0 ~ 40℃; ≤ 80% da umidade Não-para condensar-se | Tamanho da tabela (milímetros): | 1200×1200 |
|---|---|---|---|
| Escala da tolerância (DB): | 6~9 | Fonte de ar: | ≤1MPa |
| Tipo: | GSKA | Especificação: | UL, CE, ISO9001, CCC, RoHS |
| Taxa da colisão (épocas/minuto): | 10-120 | Poder: | ± 10% de AC220V, 50Hz |
| Realçar: | Banco do teste de impacto,Banco do teste de vibração |
||
OEM horizontal pneumático ISO9001 do analisador de espectro de GSKA SRS
Descrição do produto:

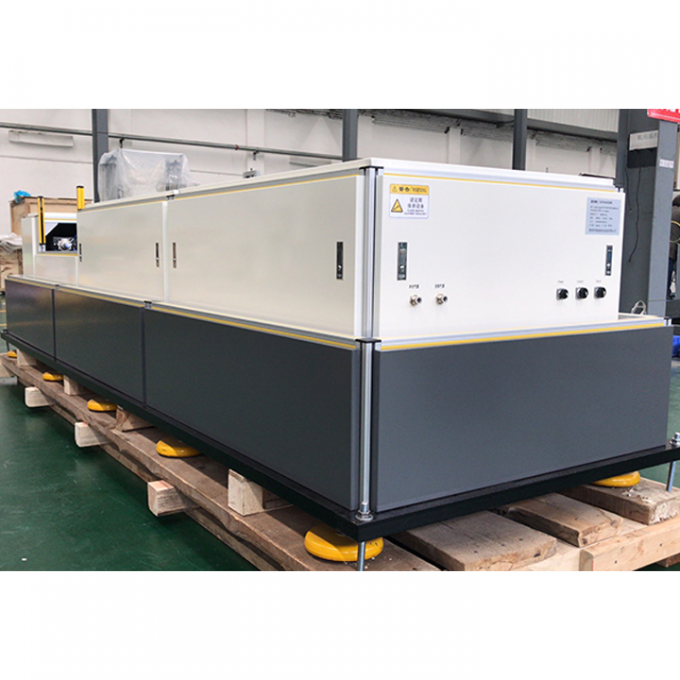

A série GSKA15 é o verificador avançado do espectro da resposta de choque que adota a energia do gás comprimido para fornecer a energia do impacto, para empurrar o martelo de choque para impactar a placa da ressonância, e gera choque do de alta energia. Comparando ao verificador tradicional do espectro da resposta de choque do pêndulo, esta máquina tem as vantagens do de alta energia, do desempenho estável, da confiança alta, da boa repetibilidade, do ajuste fácil, da segurança e da proteção ambiental. É aplicada principalmente nas indústrias do espaço aéreo, da aviação e dos navios.
O sistema usa o armazenamento de energia pneumático para conduzir o martelo do impacto, com grande força motriz, velocidade rápida da resposta e estrutura segura;
Ajuste a energia de condução de choque ajustando a pressão de ar, que é conveniente de se operar e elevação na eficiência.
Base projetada especial para o espectro da resposta, que pode levantar a posição de instalação da placa da resposta, conveniente para que o usuário instale a parte de teste e ajuste a gaxeta. Além, a rigidez da posição de instalação da placa da resposta é aumentada extremamente, que a faz melhorar fixo à fundação à terra e a suporta a carga de impacto maior.
Um entalhe de segurança de dois níveis é projetado proteger inteiramente a segurança dos operadores.
O software de funcionamento tem as funções do controle do verificador do espectro da resposta de choque, do levantamento de dados de choque, e da análise de espectro da resposta.
Especificações técnicas:
|
Modelo Parâmetros |
GSKA15-50 | GSKA15-100 | KGSKA15-200 | GSKA15-500 | GSKA15-1000 |
| Carga (quilogramas) | 50 | 100 | 200 | 500 | 1000 |
| Tamanho da tabela (milímetros) | 500×500 | 600×600 | 800×800 | 1000×1000 | 1200×1200 |
|
Frequência da resposta Escala (hertz) |
10-10000 | ||||
|
Máximo Resposta Aceleração (g) |
15000 | 12000 | 10000 | 8000 | 6000 |
|
Inclinação da fase de aumentação (dB/Otc) |
6~9 | ||||
|
Escala da tolerância (±Db) |
6~9 | ||||
|
Dimensão total (milímetro) |
3700×1200×850 | 4000×1200×850 | 4300×1440×850 | 4500×1640×850 | 4700×1840×850 |
| Poder | ± 10% de AC220V, 50Hz | ||||
|
Ar Fonte |
≤1MPa | ||||
| Peso (quilogramas) | 4000 | 5000 | 6000 | 7000 | 8000 |
| Ambiente de trabalho | Variação da temperatura 0 ~ 40℃; O ≤ 80% da umidade, não-condensa-se | ||||
Serviços de apoio ao cliente:
A instalação de Ø
Treinamento de Ø (empregados de formação do cliente)
Calibração de Ø
Manutenção preventiva de Ø
Peças de substituição de Ø
Auxílio de Ø através do telefone ou do Internet
Diagnóstico de Ø e reparo no local/diagnóstico e reparo em linha
