Detalhes do produto:
|
| Carga avaliado (quilogramas): | 800 | Tamanho da tabela (milímetros): | 1000×1000 |
|---|---|---|---|
| Aceleração máxima da colisão (g): | 5~100 | Bump Rate (Times/Min): | 10~120 |
| Tipo: | GSKA | Sawtooth do Cargo-pico: | 6~18 |
| Peso (quilogramas): | 5600 | Poder: | AC220V±10%，50Hz |
| Realçar: | Banco do teste de impacto,Banco do teste de vibração |
||
onda de seno do banco vertical pneumático do teste de impacto do impacto 100kg meia
Descrição do produto:

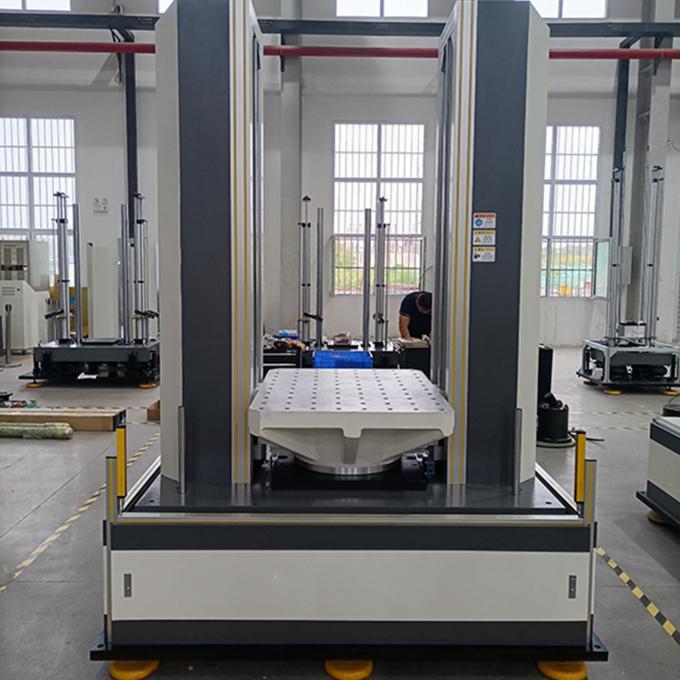

O sistema de teste vertical pneumático de choque da série GSKA-11 é caracterizado com projeto avançado, alto nível da automatização e da confiança, operação simples e manutenção conveniente. O sistema cumpre as exigências de choque e o teste da colisão, pode executar a onda convencional do metade-seno, a onda do sawtooth do cargo-pico, a onda do trapézio e os outros testes de choque da forma de onda.
O sistema de teste vertical pneumático de choque da série GSKA-11 é caracterizado com projeto avançado, alto nível da automatização e da confiança, operação simples e manutenção conveniente. O sistema cumpre as exigências de choque e o teste da colisão, pode executar a onda convencional do metade-seno, a onda do sawtooth do cargo-pico, a onda do trapézio e os outros testes de choque da forma de onda.
Movimentação pneumática, estrutura simples e confiança alta, sem risco hidráulico do escape.
Taxa máxima de choque até 120 vezes/mínimos.
Os testes de impacto para o pulso pequeno abaixam a 0.3ms
A máquina de testes de choque com aceleração alta é até 3000g
Pode facilmente realizar a grande largura de pulso de choque e o teste de sobrecarga pequeno.
Com uma taxa rápida de choque que comparam para viajar de automóvel ou a tabela conduzida hidráulica da colisão, tem uma confiança mais alta e a melhor forma de onda da colisão.
A velocidade e a taxa de choque podem facilmente ser controladas ajustando a pressão de gás.
O sistema do controle e de medida de choque IPS-2000 pode executar choque manual, choque contínuo (teste da colisão), único choque, e choque do intervalo.
O mecanismo incorporado do freio assegura a segurança da operação em toda a situação.
Specfications técnico:
|
Modelo Parâmetros |
GSKA
|
GSKA - 15 |
GSKA - 25 |
GSKA - 50 |
GSKA - 100 |
GSKA - 200 |
GSKA - 400 |
GSKA - 600 |
GSKA - 800 |
GSKA - 1000 |
GSKA - 2000 |
|
| Carga avaliado (quilogramas) | 5 | 15 | 25 | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | 2000 | |
| Tamanho da tabela (milímetros) | 150× 150 |
200× 200 |
300× 300 |
500× 500 |
600× 600 |
800× 600 |
800× 800 |
1000× 800 |
1000× 1000 |
1200× 1200 |
1500× 1200 |
|
| CRNA do pico. (g) | Metade-seno | 5-2.5k | 5-2k | 5-1500 | 10-750 | 10-600 | 10-450 | 10-400 | 10-300 | 10~300 | 10~250 | 10~150 |
|
Cargo-pico Sawtooth |
10-200 | 10-100 | 10-50 | |||||||||
| Trapézio | 15-200 | 15-100 | 15-60 | 15-50 | ||||||||
| Duração do pulso (Senhora) | Metade-seno | 0.5~40 | 1~40 | 06~60 | 1.5~60 | 2~60 | 2.5~60 | 3~60 | 3.5~60 | 4~60 | 4.5~60 | 6~60 |
|
Cargo-pico Sawtooth |
3~18 | 6~18 | ||||||||||
| Trapézio | 3~18 | 6~18 | ||||||||||
| Forma de onda da colisão | Meia onda de seno | |||||||||||
|
Aceleração máxima da colisão (g) |
4 ~150 | 5~100 | ||||||||||
| Duração do pulso da colisão (Senhora) | 2~30 | 3~30 | ||||||||||
| Dimensão total (milímetros) | 1000× 1000× 2100 |
1200× 1000× 2200 |
1400× 2300 |
1600× ×2300 |
1700× ×2300 |
1700× ×2300 |
1900× ×2450 |
1900× ×2450 |
2000× ×2450 |
1900× ×2550 |
2200× ×2550 |
|
| Peso (quilogramas) | 1300 | 2300 | 3000 | 4000 | 4500 | 4500 | 5000 | 5200 | 5600 | 6200 | 7300 | |
|
Taxa da colisão (Épocas/minuto) |
10~120 | |||||||||||
| Poder | AC220V±10%, 50Hz | |||||||||||
| Fonte de ar | ≤0.8Mpa | |||||||||||
| Ambiente de trabalho | Variação da temperatura 0 ~ 40℃; O ≤ 80% da umidade, não-condensa-se | |||||||||||
| Padrões |
MIL-STD-810F IEC68-2-27 UN38.3 IEC62281 IEC62133-2 UL2054 IEEE1625 SAEJ2929 IEC62660-2 ISO12405-3 UL2580
|
|||||||||||
Serviços de apoio ao cliente:
A instalação de Ø
Treinamento de Ø (empregados de formação do cliente)
Calibração de Ø
Manutenção preventiva de Ø
Peças de substituição de Ø
Auxílio de Ø através do telefone ou do Internet
Diagnóstico de Ø e reparo no local/diagnóstico e reparo em linha
