Detalhes do produto:
|
| Garantia: | 1year | Modelo: | GSA-87R |
|---|---|---|---|
| Dimensão (milímetro) (L*W*H): | 600*740*890 | Escala de medição (milímetro) (X*Y*Z): | 300*200*200 |
| Precisão de medição (μm): | 2.5+L/100 | Repetibilidade (μm): | 2,5 |
| Peso (quilogramas): | 190kg | Definição linear da escala: | 0.5μm |
| Realçar: | sistema de medida da visão,Sistema ótico da visão |
||

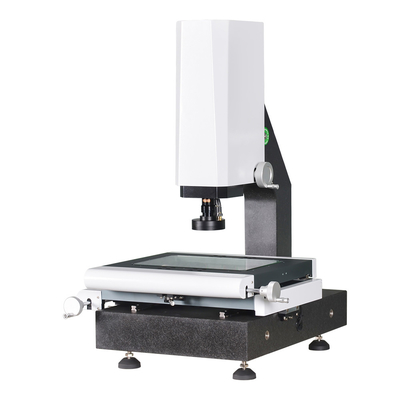

O sistema ótico da visão mediu exatamente a definição linear de 0.5μM
apresentação do produto:

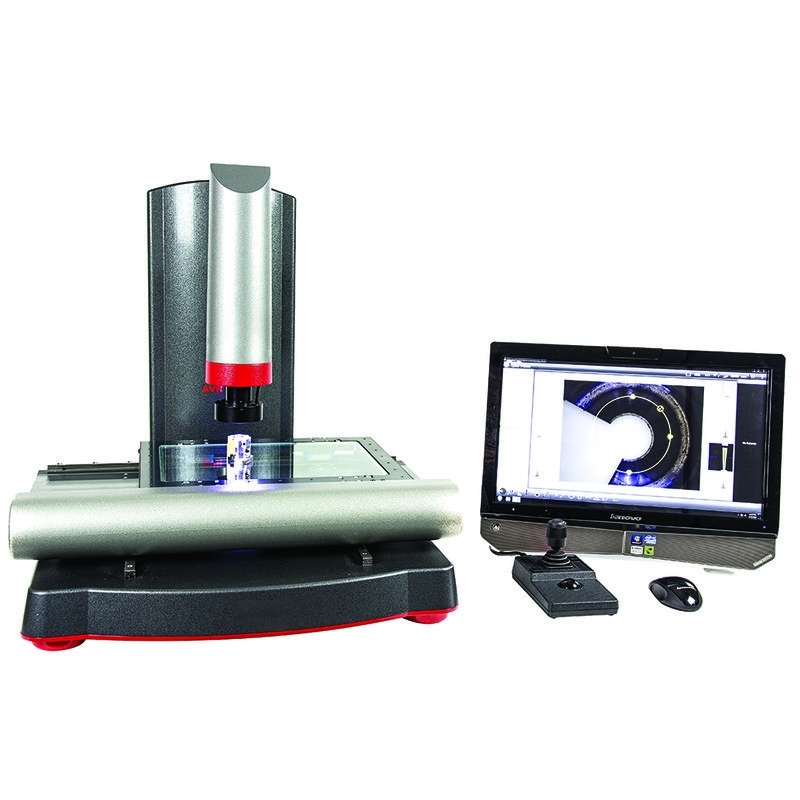

A máquina de medição ótica da série de GSA é um instrumento importante usado em seu processo do controle da qualidade de produto. Assegura a precisão da dimensão do seu produto, faz seus produtos mais competitivos.
Configuração de hardware da precisão alta
A série é configurada com o guideway linear da precisão alta, fornece a experiência original do desempenho dinâmico e do utilizador final. Igualmente inclui o anel de superfície programável completo da iluminação do diodo emissor de luz de 8 seções, 3 transdutores lineares de alta resolução da linha central 0.0005mm, e o software de medição poderoso.
Engenharia reversa
A série VMM de GSA é compatível com ponta de prova do toque de Renishaw como uma configuração opcional. Os usuários podem facilmente conseguir o 2D e as funções 3D de medição em uma máquina. O software pode calcular o offset entre a lente ótica e a ponta de prova do toque, certifica-se de que todos os resultados de medição estão dentro de um sistema de coordenadas. Os resultados de medição podem ser saída como os desenhos 3D para a engenharia reversa.
Compacto e exato
A série VMM de GSA é o modelo o mais comum para a maioria das fábricas que fabricam as peças exatas. É cabida para as amostras da quantidade pequena que medem aplicações. o controle de manual de 3 linhas centrais, com software fácil de usar, permite que o operador controle usando a máquina em um curto período de tempo mesmo.
ESPECIFICAÇÃO
| Artigos | GSA-87R | |
| Dimensão (milímetro) (L*W*H) | 600*740*890 | |
| Escala de medição (milímetro) (X*Y*Z) | 300*200*200 | |
| Precisão de medição (μm) | 2.5+L/100 | |
| Repetibilidade (μm) | 2,5 | |
| Peso (quilogramas) | 190kg | |
| Imagem e medição | CCD | câmara digital do pixel 1.2million |
| Lente | O manual amolgou a lente zoom 0,7 -4.5X (a lente eletrônica opcional do feedback do sinal da ampliação) | |
| Ampliação | 18-195X (para a referência somente. Com câmera e a lente diferentes a ampliação será diferente) | |
| Campo de visão | 8.1~1.3mm (para a referência somente, com combinação diferente da câmera e da lente, o valor será diferente) | |
| Distância de funcionamento | 90mm | |
| Definição linear da escala | 0.5μm | |
| Sistema de condução | Controle de manual da linha central de X/Y/Z | |
| Iluminação |
Luz programável da superfície do anel da zona LED8, luz da paralela da parte inferior do diodo emissor de luz (opcional: luz coaxial)
|
|
