apresentação do produto:

A máquina visual da medida é um instrumento usado para a medida precisa de dimensões físicas, com uma precisão até de micrômetros. É um instrumento ótico da medida que use uma câmera para capturar imagens dos workpieces, analisa pixéis da imagem, e calcula dimensões bidimensionais usando o software da medida.

A máquina de medição visual da série de GSK é um modelo popular projetado e desenvolvido por nossa empresa para aplicações dimensionais bidimensionais precisas da medida e por utilizadores finais em indústrias diferentes tais como o molde, a eletrônica, o semicondutor, a modelação por injeção, os produtos 3C, o médico, aviação, etc. É um instrumento importante usado no processo do controle da qualidade de seu produto, assegurando a precisão dimensional de seu produto e fazendo a mais competitiva.

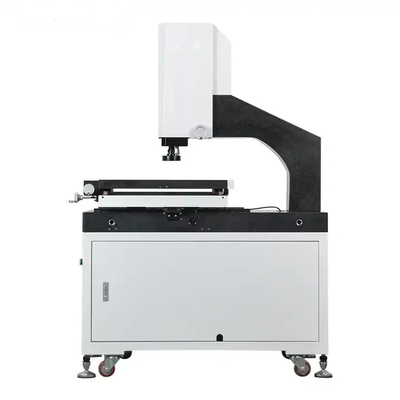

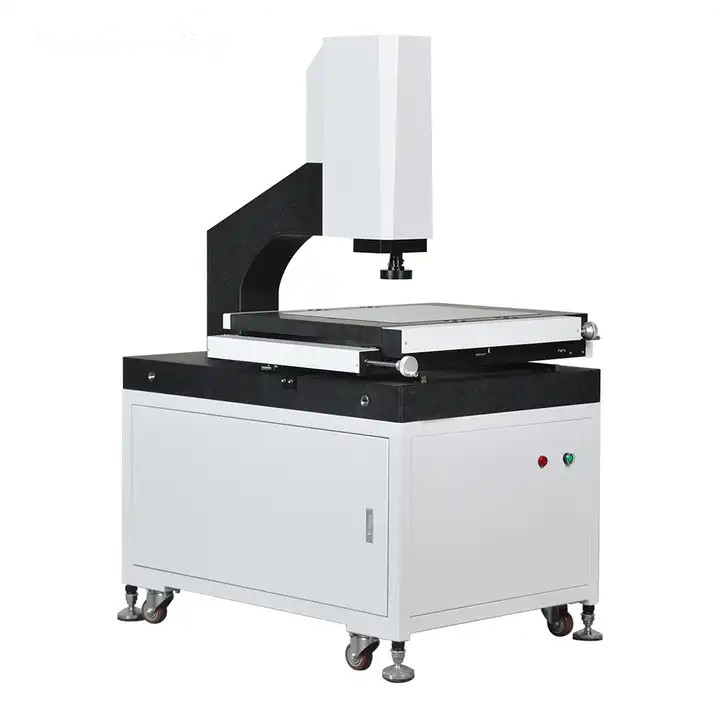

O modelo GSA-T56 é o modelo o mais de uso geral para produzir as peças de precisão na maioria de fábricas. Apropriado para medir quantidades pequenas de amostras. o controle de manual de 3 linhas centrais com software fácil de usar permite que os operadores controlem e usem a máquina em um curto período de tempo.

característica:

Usando a elevada precisão e o granito estável como a base e a coluna, 3 sensor linear de alta resolução da linha central 0.0005mm

----Assegure o elevado desempenho e a precisão de cada máquina.

Adotando o trilho linear linear de trilho de guia de HIWIN e de guia da elevada precisão, combinado com a bancada de alumínio e o tratamento de superfície anodizado duro.

----Assegure o uso alto do desempenho dinâmico e do ciclo de longa vida da máquina.

Usando a caixa de controle integrada recentemente desenvolvido do núcleo da empresa para a escala linear, o controle claro, e a transmissão do sinal da ponta de prova do toque.

----Assegure a fiação e a manutenção fáceis. Aumenta extremamente a estabilidade da máquina.

Luz programável do diodo emissor de luz do contorno com o trajeto leve paralelo para evitar a deformação da imagem.

----Assegure a precisão da medida.

o software 8-segment controla luzes circulares do diodo emissor de luz, fornecendo ângulos de iluminação e o brilho múltiplos.

----Apropriado para partes de formas e de materiais diferentes.

Os parâmetros de iluminação podem ser gravados no programa da medida da peça, e os usuários não precisam de ajustá-los durante o processo da medida.

----Amigável e conveniente usar-se.

Maneira linear do guia de HIWIN

Fase de alumínio do trabalho e anodização dura

Caixa de controle integrada do núcleo

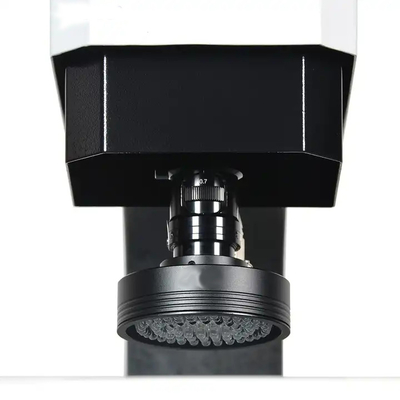

Grupo claro paralelo do diodo emissor de luz da multi função

.

3 escalas lineares da definição da linha central 0.5um

Câmera de alta resolução do CCD da categoria industrial

modelo		GSA-T56	GSA-T57	GSA-T58	GSA-T59
Dimensão (milímetro) (L×W×H)		550*540*930	600*740*980	700*840*980	800*940*980
Escala de medição (milímetro) (X×Y×Z)		200*100*150	300*200*200	400*300*200	500*400*200
Precisão de medição (μm)		2,5 + L/100			3,0 + L/100
Repetibilidade (μm)		2,5			3
Peso (quilogramas)		140	190	240	290
Imagem e medição	Câmera	Câmera de alta resolução do CCD da categoria industrial
	Lente	lente zoom 0.7~4.5X amolgada manual com repetibilidade alta
	Ampliação	18~195 X
	Campo de visão	8.1mm ~ 1,3 milímetros
	Distância de funcionamento	80 milímetros
Definição linear da escala		0.5μm (0.1μm opcionais)
Sistema de condução		X / Controle de manual de Y/Z
Iluminação		Luz programável da superfície do anel da seção de /single das seções do diodo emissor de luz 8, luz paralela do contorno do diodo emissor de luz

Acessórios externos múltiplos de apoio
