Detalhes do produto:
|
| Precisão repetida (mm): | 0,005 | X ,Y mede a precisão (μm): | 3,0+L/200 |
|---|---|---|---|
| Resolução de Escala Linear: | 0,5μm | Curso do eixo Z (mm): | 150 (pode ser personalizado para 300 mm) |
| Programas: | Software de medição autodesenvolvido | garantia: | 1 ano |
| Realçar: | Máquina de medição de engrenagens FPC,máquina de medição de engrenagens CNC,sistema de medição de visão com precisão de 0 |
||

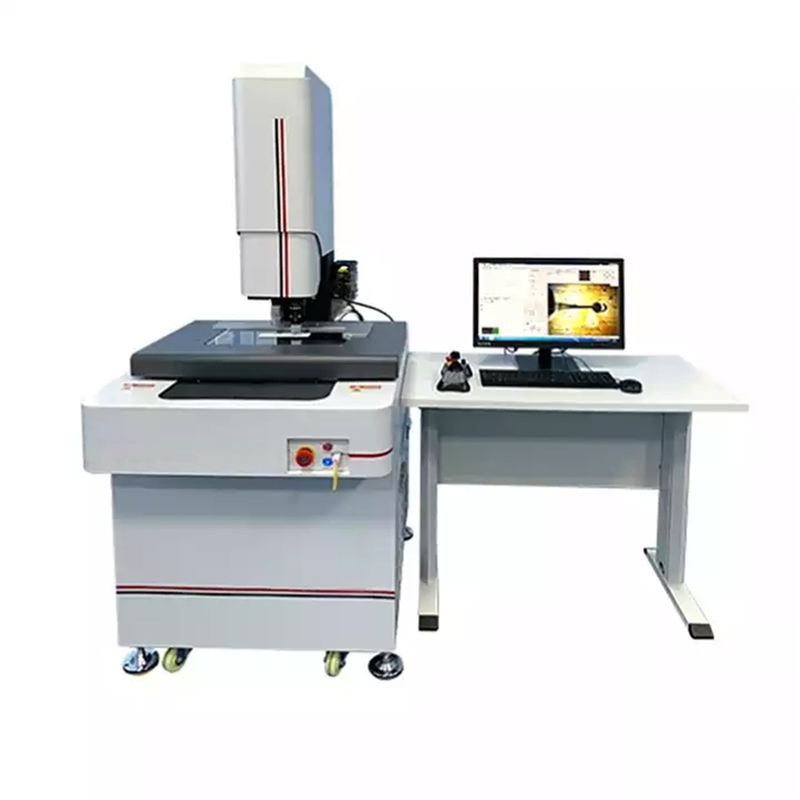

Sistema de visão multifuncional equipamento óptico máquina de medição de engrenagens de vídeo CNC
Introdução do produto:
O instrumento de medição de imagem pode medir com precisão pontos, linhas, círculos e outros elementos e possui uma poderosa função de saída de relatório, que é especialmente adequada para medir uma ampla gama de produtos em grandes quantidades.
Amplamente utilizado em máquinas, eletrônicos, moldes, moldagem por injeção, hardware, borracha, eletrodomésticos de baixa tensão, materiais magnéticos, hardware de precisão, estampagem de precisão, conectores, conectores, terminais, telefones celulares, eletrodomésticos, computadores (computadores), cristal líquido televisores (LCD), placas de circuito impresso (placas de circuito, PCB), automóveis, equipamentos médicos, relógios, instrumentos e outras indústrias.
Objeto de medição:
LCD, FPC, PCB, placas de circuito, parafusos, molas, relógios, medidores, conectores (conectores, terminais), engrenagens, cames, roscas, gabaritos de raio, gabaritos de rosca, fios e cabos, ferramentas, rolamentos, ferragens, peças de estampagem , telas, telas de teste, telas de cimento, painéis de malha (malha de aço, modelo SMT), etc.
Elemento de medição:
Comprimento, largura, altura, distância do furo, espaçamento, espaçamento entre pinos, espessura, arco, diâmetro, raio, ranhura, ângulo, ângulo R, etc.
O corpo do instrumento de medição de imagem e os recursos do aplicativo:
1. O dispositivo móvel rompe o design de transmissão para obter um movimento estável e rápido.
2. A coluna e a base são feitas de estrutura de granito de alta precisão, que é estável e confiável.
3. Equipado com software de medição multifuncional SBK-E para atender a diferentes necessidades de medição.
4. Os arquivos DXF podem ser importados para detecção rápida.
5. Os dados de medição podem ser importados para Word, Excel e AutoCAD.
6. Função de saída gráfica, fácil de produzir resultados de teste.
7. Guia de rolo transversal de precisão do eixo XY para garantir a precisão da máquina e vida útil.
8. O eixo Z adota o trilho de guia linear prateado para garantir o foco estável do eixo Z e resolver o foco secundário e a precisão da medição da imagem.
9. Lente de alta definição e CCD de alta resolução para medição de alta definição de produtos.
10. A lente de posição de cartão avançada da indústria, fácil de conseguir comutação de ampliação.
Especificações:
| Modelo | Manual GSKA-1510 | GSKA-2010Manual | GSKA-3020Manual | GSKA-4030Manual |
| Tamanho principal | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Tamanho da plataforma de metal | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Tamanho da plataforma de vidro | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Curso de impulso real | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Peso | 130KG | 140KG | 200KG | 250KG |
| Parte inferior da máquina | granito nível 00 | |||
| Precisão linear | (3+L/75)µm | |||
| Iluminação de superfície | Forma de anel de LED fonte de luz fria super brilhante (luminância ajustável) | |||
| Contorno brilhante | Luz circular super brilhante LED (luminância ajustável) | |||
| Calcular, calcular a função | Software de sistema de medição de precisão REICA 2.5D | |||
| força de análise | 0,001mm | |||
| Repetir precisão | 0,002 mm | |||
| CCD | SONYchip CCD de 1/3 cores | |||
| ocular | 0,5X (pode escolher 1X,2x) | |||
| objeto de vidro | Fator de amplificação de 0,7X~4,5X 20X~120X | |||
| fonte de energia | AC90~264V 50/60Hz | |||
| Carregar | 30KG | |||
Tabela proposta: Capacidade de carga≥350KG;dimensão (C*L*A): 1000×600×500(mm)
Nossos serviços:
empenhada em oferecer produtos de qualidade premium e serviços satisfatórios aos nossos clientes.Encaramos o serviço pós-venda com a importância que merece.
Se você estiver enfrentando um problema, deixe que nosso conhecimento sobre o produto e nossa experiência coletiva minimizem sua inconveniência.
Oferecemos suporte inicial, serviços de medição, manutenção, reparos, atualizações e retrofits.Você pode confiar em nós.
Dedicamo-nos a fornecer suporte técnico e serviços contínuos, incluindo, entre outros, os seguintes:
1. Controle e melhoria do processo.
2. Treinamento e atualização de máquinas.
3. Máquinas, metrologia, vendas e serviços.
4. Reparação e renovação de manutenção especializada.
5. Serviços de consultoria e assessoria.
6. Suporte técnico online.
7. Treinamento no local e serviço pós-venda por nossos distribuidores em todo o mundo.
Nossos serviços de suporte são principalmente em projetor de perfil, sistema de medição de vídeo (VMS), sistema de medição de coordenadas (CMS), predefinição de ferramenta, interferômetro de luz branca, instrumento de medição de altura, escala linear, leitura digital, IC, software de medição.
