Detalhes do produto:
|

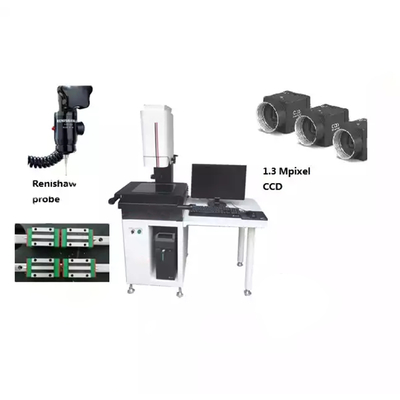

| Ampliação óptica: | 0,7-4,5X | Sonda opcional: | SONDA MCP Renishaw |
|---|---|---|---|
| Resolução de Escala Linear: | 0,5μm | Curso do eixo Z (mm): | 150 (pode ser personalizado para 300 mm) |
| Programas: | Software de medição autodesenvolvido | garantia: | 1 ano |
| Realçar: | Sistema de medição de visão de 60 Hz,sistema de medição de visão de 0,7X |
||

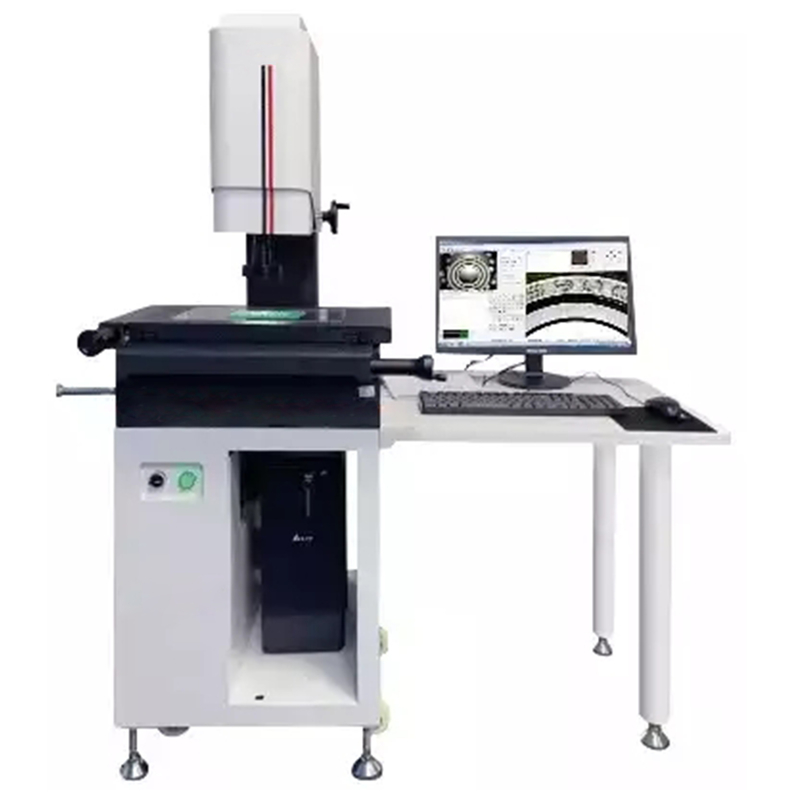

Sistema de medição de visão tridimensional bidimensional Instrumento de medição óptica
O princípio de:
O instrumento de medição de imagem manual é usar uma lente objetiva de zoom para ampliar o objeto medido, através do dispositivo de câmera industrial CCD para inserir a imagem no computador, a imagem amplificada do objeto medido é transmitida ao software de medição, para não contato, detecção eficiente de várias medições complexas de geometria de peças.
Características do produto:
Comparado com o instrumento de medição automática de imagem, os três eixos do instrumento de medição automática de imagem são acionados por motores, que podem realizar a medição automática.Instrumento de medição de imagem manual três eixos pela medição de controle manual do operador.A desvantagem é que a velocidade de medição é lenta, a precisão da medição repetida é ruim;As vantagens são baixo custo, operação sem programação, mais conveniente para testar um único produto.Com o desenvolvimento da tecnologia de controle automático, o instrumento de medição de imagem manual foi substituído pelo instrumento de medição de imagem automática.
usar:
É adequado para medição sem contato de peças estampadas, peças plásticas, película fina, fácil de deformar, fácil de danificar e tamanho pequeno da peça de trabalho, como borracha, plástico, ferragens, relógios, indústria leve e outras indústrias.
Especificações:
| Modelo | Manual GSKA-1510 | GSKA-2010Manual | GSKA-3020Manual | GSKA-4030Manual |
| Tamanho principal | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Tamanho da plataforma de metal | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Tamanho da plataforma de vidro | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Curso de impulso real | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Peso | 130KG | 140KG | 200KG | 250KG |
| Parte inferior da máquina | granito nível 00 | |||
| Precisão linear | (3+L/75)µm | |||
| Iluminação de superfície | Forma de anel de LED fonte de luz fria super brilhante (luminância ajustável) | |||
| Contorno brilhante | Luz circular super brilhante LED (luminância ajustável) | |||
| Calcular, calcular a função | Software de sistema de medição de precisão REICA 2.5D | |||
| força de análise | 0,001mm | |||
| Repetir precisão | 0,002 mm | |||
| CCD | SONYchip CCD de 1/3 cores | |||
| ocular | 0,5X (pode escolher 1X,2x) | |||
| objeto de vidro | Fator de amplificação de 0,7X~4,5X 20X~120X | |||
| fonte de energia | AC90~264V 50/60Hz | |||
| Carregar | 30KG | |||
Tabela proposta: Capacidade de carga≥350KG;dimensão (C*L*A): 1000×600×500(mm)
Nossos serviços:
empenhada em oferecer produtos de qualidade premium e serviços satisfatórios aos nossos clientes.Encaramos o serviço pós-venda com a importância que merece.
Se você estiver enfrentando um problema, deixe que nosso conhecimento sobre o produto e nossa experiência coletiva minimizem sua inconveniência.
Oferecemos suporte inicial, serviços de medição, manutenção, reparos, atualizações e retrofits.Você pode confiar em nós.
Dedicamo-nos a fornecer suporte técnico e serviços contínuos, incluindo, entre outros, os seguintes:
1. Controle e melhoria do processo.
2. Treinamento e atualização de máquinas.
3. Máquinas, metrologia, vendas e serviços.
4. Reparação e renovação de manutenção especializada.
5. Serviços de consultoria e assessoria.
6. Suporte técnico online.
7. Treinamento no local e serviço pós-venda por nossos distribuidores em todo o mundo.
Nossos serviços de suporte são principalmente em projetor de perfil, sistema de medição de vídeo (VMS), sistema de medição de coordenadas (CMS), predefinição de ferramenta, interferômetro de luz branca, instrumento de medição de altura, escala linear, leitura digital, IC, software de medição.
